LXD-260-2 Offline Transformer Core-stapellijn

Hoe werkt de LXD-260-2 Offline Transformer Core Stacking Line?

Decennia lang is de productie van transformatorkernen een van de laatste gebieden gebleven waar handmatige tussenkomst koppig blijft bestaan. Terwijl aangrenzende industrieën robotautomatisering en gesynchroniseerde productiestromen omarmden, bleef het stapelen van kernen – het delicate proces van het assembleren van duizenden siliciumstaallamineringen tot een nauwkeurig magnetisch circuit – vertrouwen op bekwame operators die de platen handmatig in volgorde rangschikten, oriënteerden en in lagen legden. Deze traditionele aanpak introduceert variabele plaatslijtage, het omgaan met vervorming, inconsistente luchtspleten en verhoogt uiteindelijk de kernverliezen en akoestische ruis. Om dit paradigma fundamenteel te doorbreken, Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. ontwierp de LXD-260-2 offline transformatorkernstapellijn —een automatisch kolomsysteem dat precisie, herhaalbaarheid en doorvoer bij offline kernassemblage opnieuw definieert.

In de kern is de LXD-260-2 offline transformatorkernstapellijn werkt als een volledig geautomatiseerd stapelplatform zonder materiaalbakken. Het ontvangt ongeperforeerde siliciumstaalplaten rechtstreeks van een dwarse kniplijn, stapelt ze in de exacte snij- en lamineervolgorde in verticale kolommen en transporteert deze kolommen naar een speciaal stapelmechanisme. Een bewegend geheel met vacuümzuignappen pakt vervolgens elk laminaat op, positioneert het op een precisiespoor en stapelt het uiteindelijk laag voor laag op volgens de eisen van de kerntekening – allemaal zonder menselijke hantering van de afzonderlijke vellen. Deze workflow elimineert de drie belangrijkste faalwijzen van handmatig stapelen: oppervlakteslijtage, verkeerde uitlijning en inconsistente stapeldruk.

Voordat we in de technische subsystemen duiken, is het de moeite waard om dat op te merken Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. brengt ruim 46 technische specialisten in huis en een volwassen productiesysteem naar dit domein. Het portfolio van het bedrijf, bestaande uit transformatorkernen, intelligente stapelapparatuur, dwarssnijmachines en geautomatiseerde logistiek, biedt het ecosysteem waarin de LXD-260-2 offline transformatorkernstapellijn gedijt. Dit is geen op zichzelf staande machine, maar een knooppunt binnen een volledig gedigitaliseerde werkplaatsinfrastructuur, waardoor realtime tracking en adaptieve procescontrole mogelijk zijn.

1. Kolomtype materiaaltoevoer- en sequentiemodule

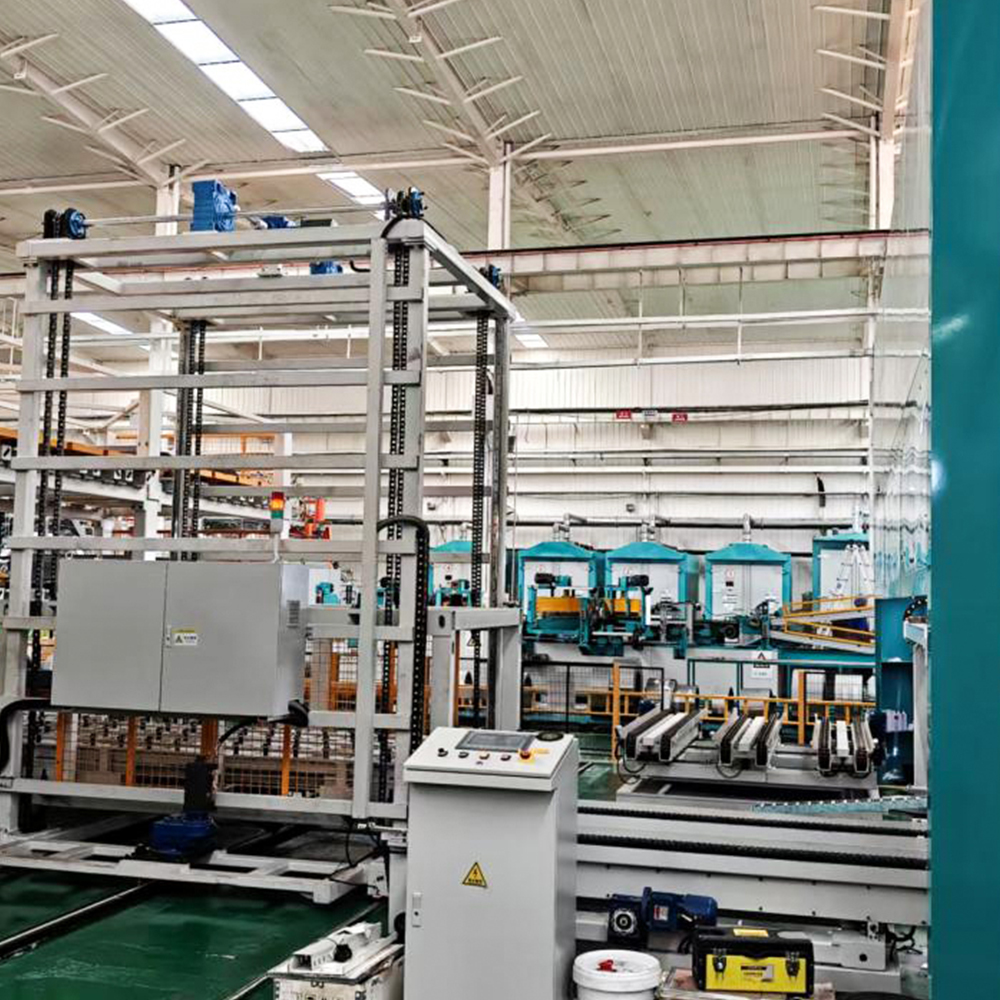

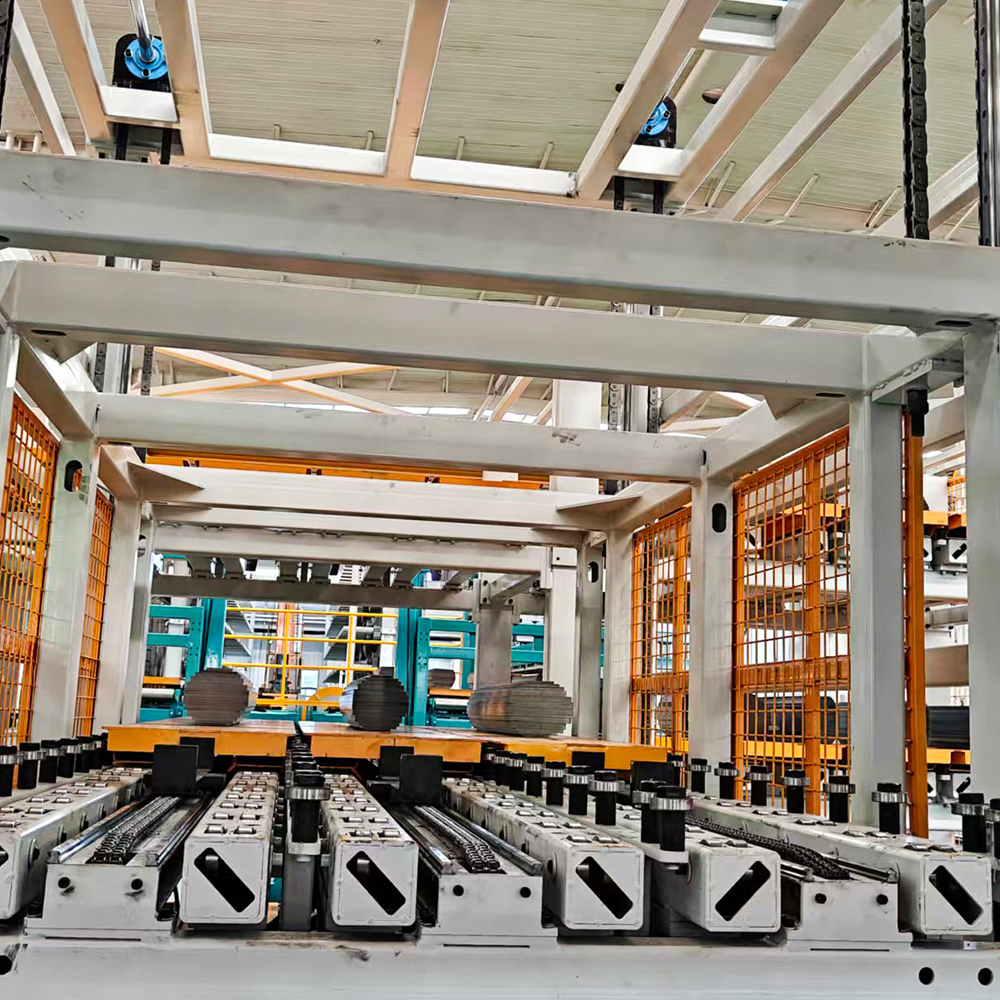

Definitie en positionering: Deze module fungeert als toegangspunt voor de LXD-260-2 offline transformatorkernstapellijn . In tegenstelling tot conventionele systemen die afhankelijk zijn van materiaalbakken of cassettes met voorgesorteerde stapels, maakt deze apparatuur gebruik van een kolommechanisme dat rechtstreeks in verbinding staat met de uitvoer van een dwarse schuiflijn. Ongeperforeerde vellen worden automatisch getransporteerd en in verticale kolommen geplaatst, waarbij de exacte snijvolgorde behouden blijft – een cruciale vereiste voor step-lap-ontwerpen.

Kern functionele kenmerken: De kolominvoer is voorzien van servoaangedreven liften die een constante oppakhoogte van de vellen handhaven, waardoor de afname van de kolomhoogte wordt gecompenseerd naarmate de vellen worden verbruikt. Vacuümzuignappen met zachte contactpunten voorkomen bramen van randen en krassen op het oppervlak. Een speciaal positioneringsspoor, uitgerust met randgeleide sensoren, zorgt ervoor dat elk vel vóór de overdracht haaks op een referentierand wordt geplaatst. Het systeem verwerkt plaatdiktes variërend van 0,18 mm tot 0,35 mm en breedtes tot 260 mm (vandaar de aanduiding “260”), met een stapelnauwkeurigheid van ±0,1 mm per laag.

Typische toepassingsscenario's: Deze module is met name voordelig in productieomgevingen met een hoge mix en lage volumes, waar het kernontwerp vaak verandert. Omdat het systeem de stapelrecepten rechtstreeks uit het Manufacturing Execution System (MES) leest, kan het schakelen tussen E-cores, U-cores en zelfs asymmetrische driefasige cores zonder fysieke omschakelingen; alleen de softwareparameters worden aangepast.

Gedifferentieerde voordelen: Vergeleken met stapelaars met magazijninvoer elimineert de kolomvormige aanpak de noodzaak van voorstapelen en handmatige overdracht tussen snijden en stapelen, waardoor tussentijdse opslag en de daarmee samenhangende handlingschade worden verminderd. Het ondersteunt ook continu gebruik tijdens langere ploegendiensten, omdat de dwarsschuiflijn materiaal in realtime kan aanvoeren.

Integratie van bedrijfscapaciteiten: Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. heeft zijn eigen realtime monitoringsoftware in deze module geïntegreerd, waardoor operators het velverbruik, de uitwerppercentages en de uitlijning van de feeder kunnen visualiseren via een centraal dashboard.

• Belangrijkste specificaties: Plaatbreedte 80–260 mm, dikte 0,18–0,35 mm, stapelsnelheid tot 120 vellen/minuut.
• Ingebouwde sensoren: Dubbele foto-elektrische randdetectoren en vacuümdruktransducers voor foutdetectie.
• Materiaalcompatibiliteit: Korrelgeoriënteerd siliciumstaal (kwaliteiten M‑4 tot M‑6) en amorfe legeringen met hoge permeabiliteit.

2. Precisiepositionerings- en uitlijningsstation

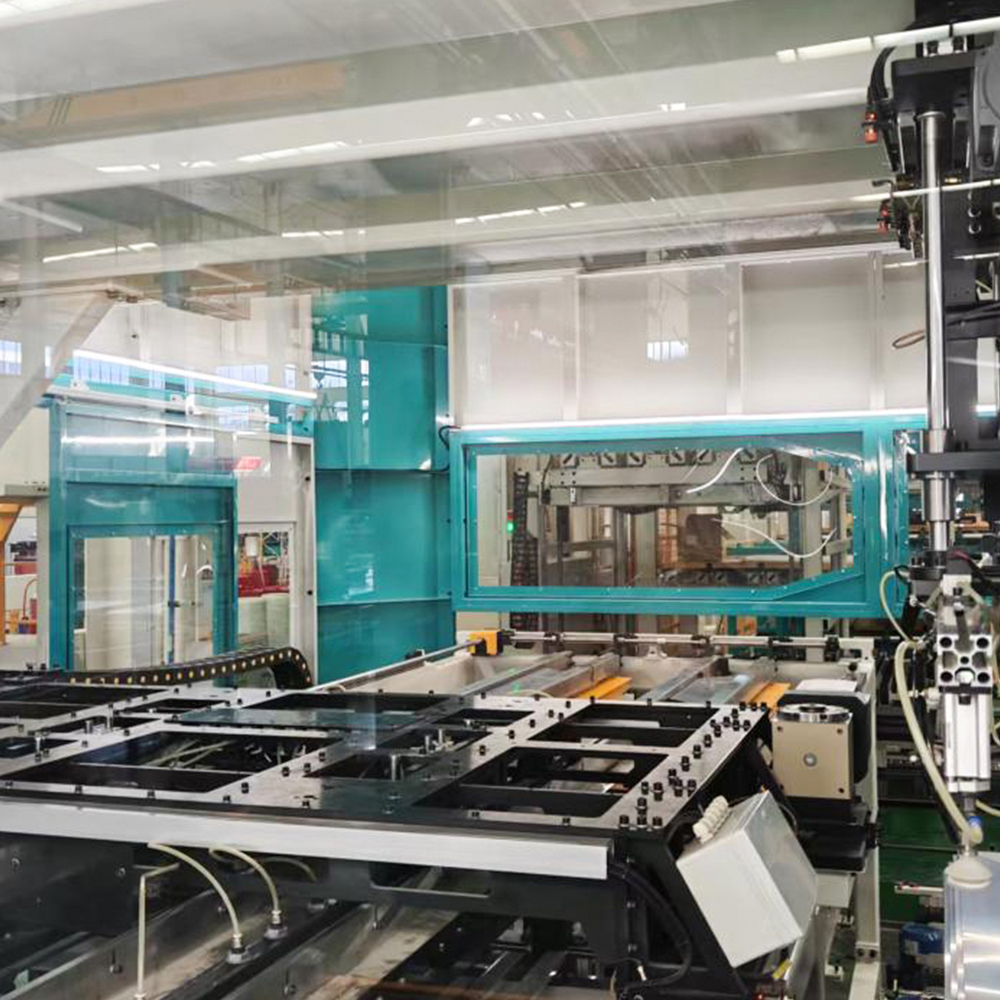

Definitie en positionering: Nadat de vellen uit de kolom zijn gepakt, worden ze naar een speciaal positioneringsstation getransporteerd: het tweede kritische subsysteem van de LXD-260-2 offline transformatorkernstapellijn . Dit station is verantwoordelijk voor het corrigeren van eventuele kleine hoek- of translatieafwijkingen die tijdens de vacuümoverdracht worden geïntroduceerd, zodat elke laminering perfect uitgelijnd is met de groeiende kernstapel.

Kern functionele kenmerken: Het station maakt gebruik van een uitlijningsstrategie in twee fasen. Eerst duwt een reeks veerbelaste mechanische aanslagen de plaat zachtjes tegen een vaste referentiehoek. Ten tweede legt een vision-ondersteund systeem de contouren van de plaat vast en vergelijkt deze met het nominale CAD-model; als de verschillen groter zijn dan 0,05 mm, activeert het systeem een ​​automatische afkeuring voordat het vel de stapelkop bereikt. Deze terugkoppeling met gesloten lus is van cruciaal belang voor het handhaven van het step-lap-patroon, dat een directe invloed heeft op de magnetische eigenschappen van de kern en het nullastverlies.

Typische toepassingsscenario's: Dit subsysteem is onmisbaar voor grote vermogenstransformatorkernen (≥ 100MVA), waarbij zelfs een verkeerde uitlijning op micronniveau zich vertaalt in hotspotvorming en verhoogde trillingen. Het is net zo waardevol voor distributietransformatoren, waar consistente spleetcontrole het hoorbare geluid vermindert om aan strenge stedelijke milieunormen te voldoen.

Gedifferentieerde voordelen: Terwijl veel concurrerende offline stapelaars uitsluitend afhankelijk zijn van mechanische vooruitlijning, is de LXD‑260‑2 voorzien van een vision-loop die actief corrigeert voor variaties in afschuifbramen en kromming van de vellen – twee veelvoorkomende defecten die handmatige verwerking niet kan compenseren. Dit levert een vierkantere kern op met strakkere getrapte verbindingen, waardoor de excitatiestroom direct wordt verminderd.

Integratie van bedrijfscapaciteiten: De visie-algoritmen zijn intern ontwikkeld door het R&D-team van Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. , waarbij gebruik wordt gemaakt van hun uitgebreide database met lamineerfouten verzameld bij veldinstallaties in Azië en Europa.

3. Bewegend stapelmechanisme met vacuüm-eindeffector

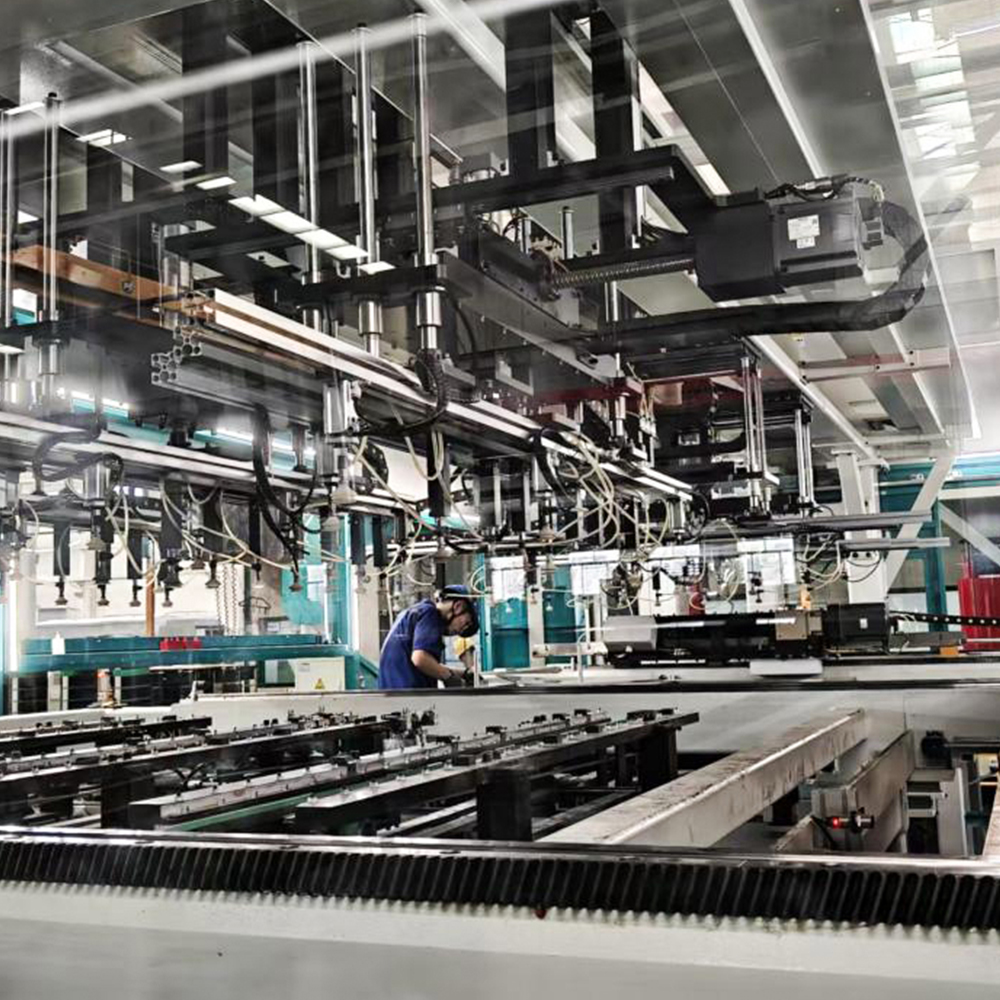

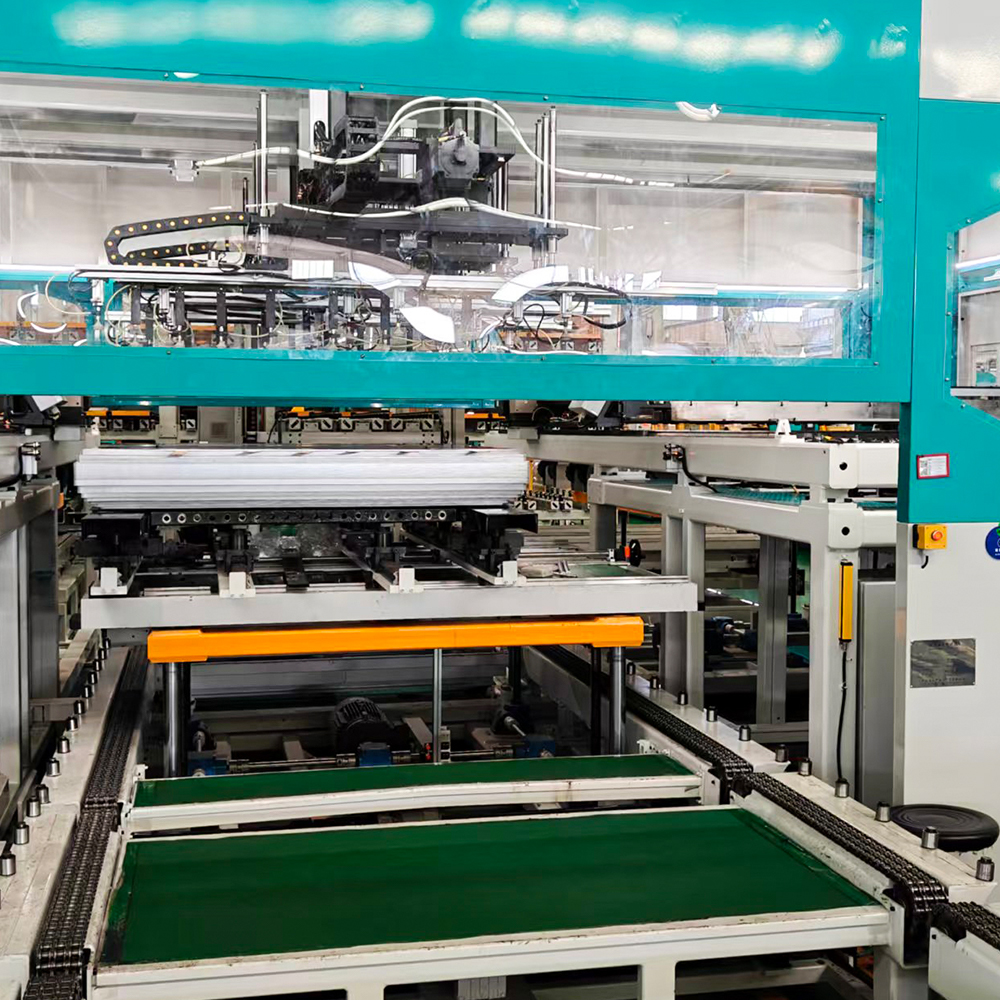

Definitie en positionering: Dit is de laatste en meest zichtbare module van de LXD-260-2 offline transformatorkernstapellijn . Het bestaat uit een bewegende wagen in portaalstijl uitgerust met een vacuümzuigkop met meerdere zones die de uitgelijnde plaat van het positioneringsstation oppakt en op de groeiende kernstapel plaatst, waarbij de lagenvolgorde wordt gevolgd die is gedefinieerd door de kerntekening (bijvoorbeeld afwisselend juk- en beenpatronen voor driefasige kernen).

Kern functionele kenmerken: De stapelkop beschikt over onafhankelijke vacuümzones die selectief kunnen worden geactiveerd om verschillende lamineringsgeometrieën (middenpoten, buitenpoten en jukken) aan te kunnen, zonder dat er van gereedschap hoeft te worden gewisseld. Een laserafstandssensor meet continu de huidige stapelhoogte en past de Z-asbenadering aan om een ​​constante opening tussen de zuignap en het bovenblad te behouden, waardoor impactschade wordt voorkomen. Een geïntegreerd krachtdetectiesysteem zorgt ervoor dat de plaatsingsdruk binnen 5–10 N per plaat blijft, waardoor restspanning wordt vermeden die de magnetische domeinstructuur van de kern zou aantasten.

Typische toepassingsscenario's: Deze module is ideaal voor het produceren van gestapelde transformatorkernen met een lengte tot 6 m en een breedte van 3 m, geschikt voor zowel olie-ondergedompelde als droge transformatoren. Het wordt ook gebruikt voor reactorkernen waar variabele luchtspleten vereist zijn: het systeem kan automatisch niet-magnetische afstandhouders tussen bepaalde lagen plaatsen.

Gedifferentieerde voordelen: In tegenstelling tot op robotarmen gebaseerde stapelaars die vaak worstelen met zware jukplaten, maakt de LXD-260-2 gebruik van een stijf portaal met dubbele lineaire motoren, wat zorgt voor een hogere stijfheid en een snellere acceleratie. Dit vertaalt zich in kortere cyclustijden voor grote platen (≈ 4 seconden per laag), terwijl de herhaalbaarheid van plaatsingen onder de millimeter behouden blijft. Bovendien zorgt het offline karakter van het systeem ervoor dat de stapelkop asynchroon kan werken vanaf de snijlijn, waardoor de productiesnelheden worden ontkoppeld en bufferbeheer mogelijk wordt gemaakt.

Integratie van bedrijfscapaciteiten: Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. voorziet deze module van voorspellende onderhoudsfuncties: het systeem registreert gegevens over motorstroom, vacuümdruk en plaatsingskracht, die worden geanalyseerd om slijtage aan zuignappen en geleideraillagers te voorspellen, waardoor ongeplande stilstand wordt geminimaliseerd.

1. Stap-voor-stap stapelvolgorde: Recept downloaden → kolominvoer → oppakken van losse vellen → randpositionering → zichtcontrole → vacuümoverdracht → zachte landing op de Z-as → drukverificatie → volgende laag.
2. Adaptieve laagcontrole: Het systeem past zich automatisch aan plaatdiktevariaties aan door de stapelhoogte na elke 50 lagen opnieuw te berekenen.

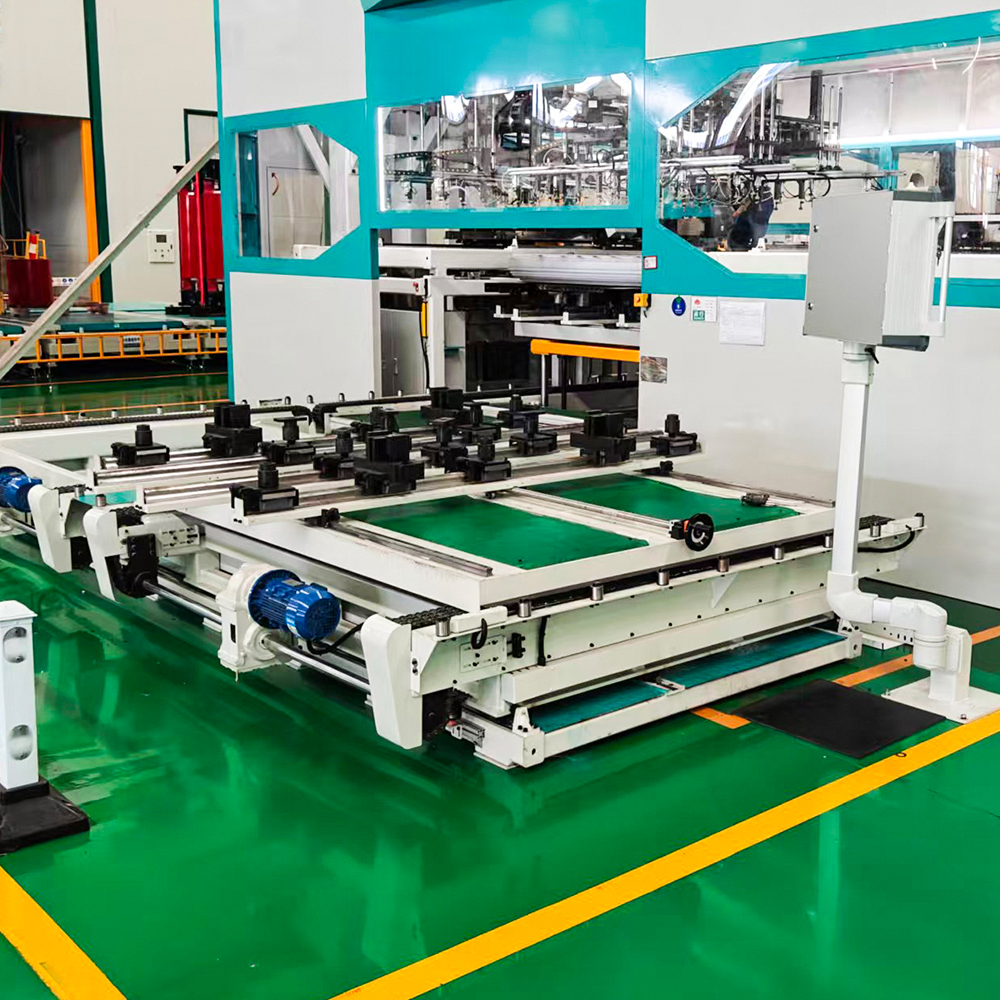

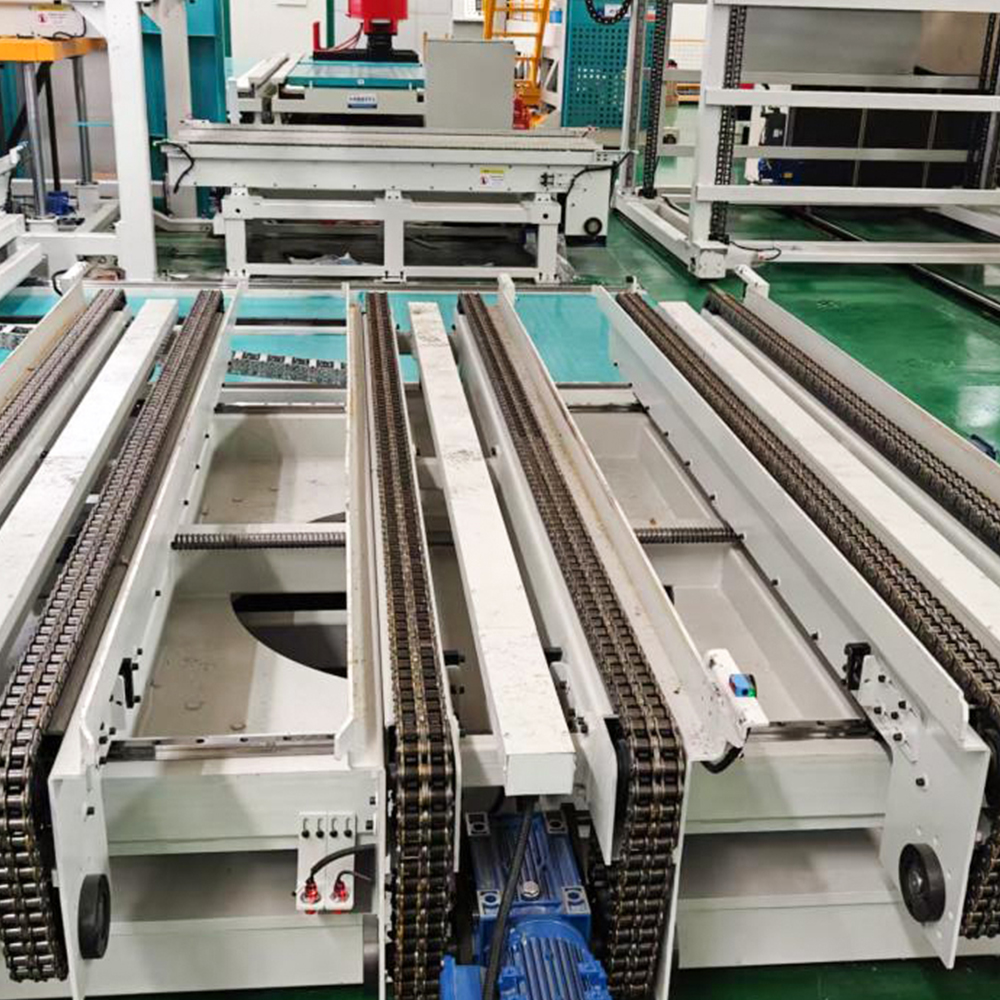

3. Signalering einde stapel: Zodra de kern het beoogde aantal lagen bereikt, activeert het systeem een transportband om de voltooide stapel naar het banderolleerstation te verplaatsen.

4. Geïntegreerd controle- en gegevensbeheersysteem

Terwijl de drie mechanische modules het fysieke stapelen uitvoeren, wordt de intelligentie van de LXD-260-2 offline transformatorkernstapellijn zit in de op Siemens gebaseerde PLC en eigen HMI-software. Deze controlelaag beheert de receptopslag (tot 1.000 kernontwerpen), volgt de oorsprong van elk vel vanaf de afschuiflijn en genereert een gedetailleerd productielogboek voor traceerbaarheid van de kwaliteit. Het heeft ook een interface met het ERP-systeem van de klant voor productieplanning en voorraadbeheer.

Deze digitale integratie is een belangrijke onderscheidende factor: het systeem kan lagen automatisch opnieuw rangschikken als een defect vel wordt afgekeurd, zodat de uiteindelijke kern altijd voldoet aan het vereiste aantal lamineringen en het vereiste stap-lappatroon. Diagnose op afstand wordt mogelijk gemaakt via een beveiligde gateway Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. ondersteuningstechnici om te helpen bij het oplossen van problemen zonder bezoeken ter plaatse – een functie die zeer gewaardeerd wordt door buitenlandse klanten.
