Waarvoor wordt een kerndwarssnijmachine gebruikt in de transformatorindustrie?

In het moderne ecosysteem voor de productie van transformatoren zijn precisie en efficiëntie niet alleen operationele doelen, maar fundamentele vereisten voor productbetrouwbaarheid en kostenbeheersing. In het hart van deze precisiegestuurde omgeving ligt de kern dwarssnijmachines , een categorie gespecialiseerde apparatuur die is ontworpen om siliciumstaalplaten te verwerken tot de exacte afmetingen die nodig zijn voor het lamineren van de transformatorkern. In tegenstelling tot universele knip- of slitlijnen, zijn deze machines ontworpen om de unieke fysieke eigenschappen van korrelgeoriënteerde elektrische staalsoorten aan te kunnen, waardoor minimale braamvorming, exacte hoeksneden en consistente stapelfactoren worden gegarandeerd. Dit artikel biedt een uitgebreid technisch onderzoek naar hoe kern dwarssnijmachines functie binnen de transformatorindustrie, hun primaire classificaties en de cruciale rol die ze spelen in moderne intelligente productieworkflows.

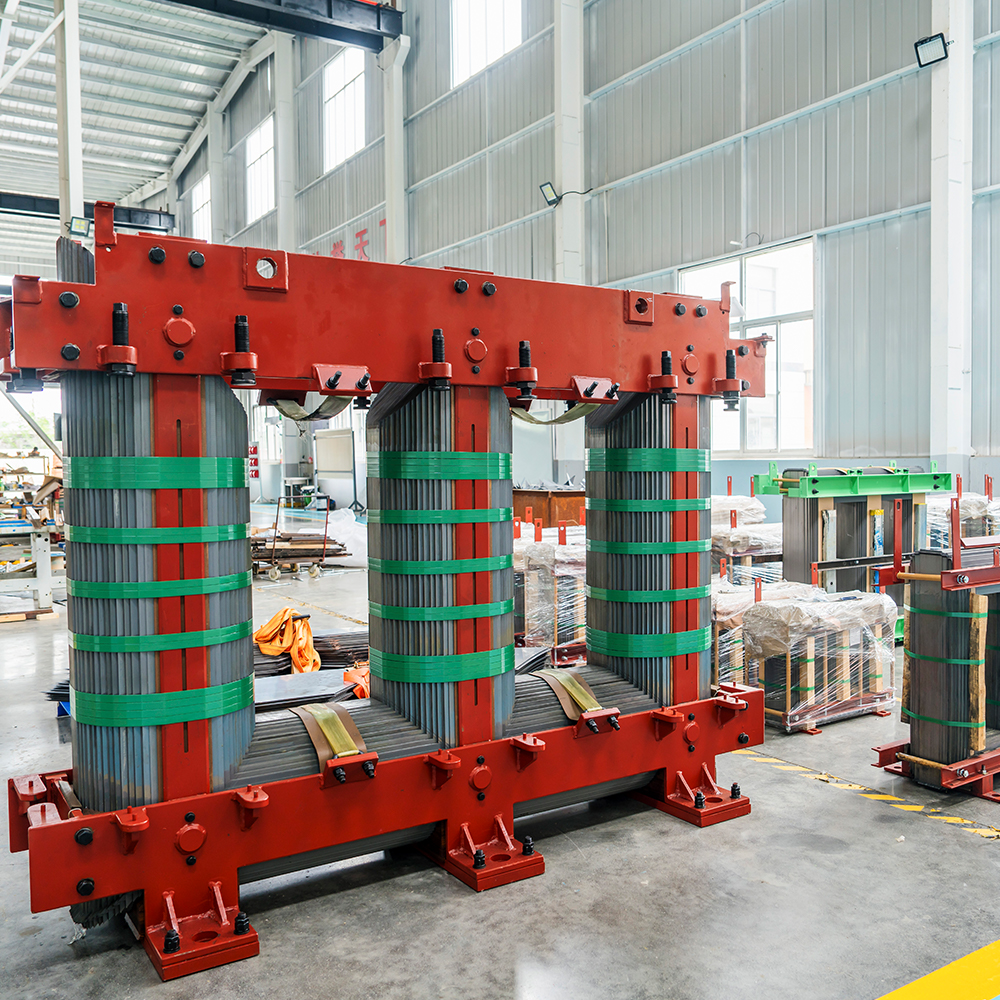

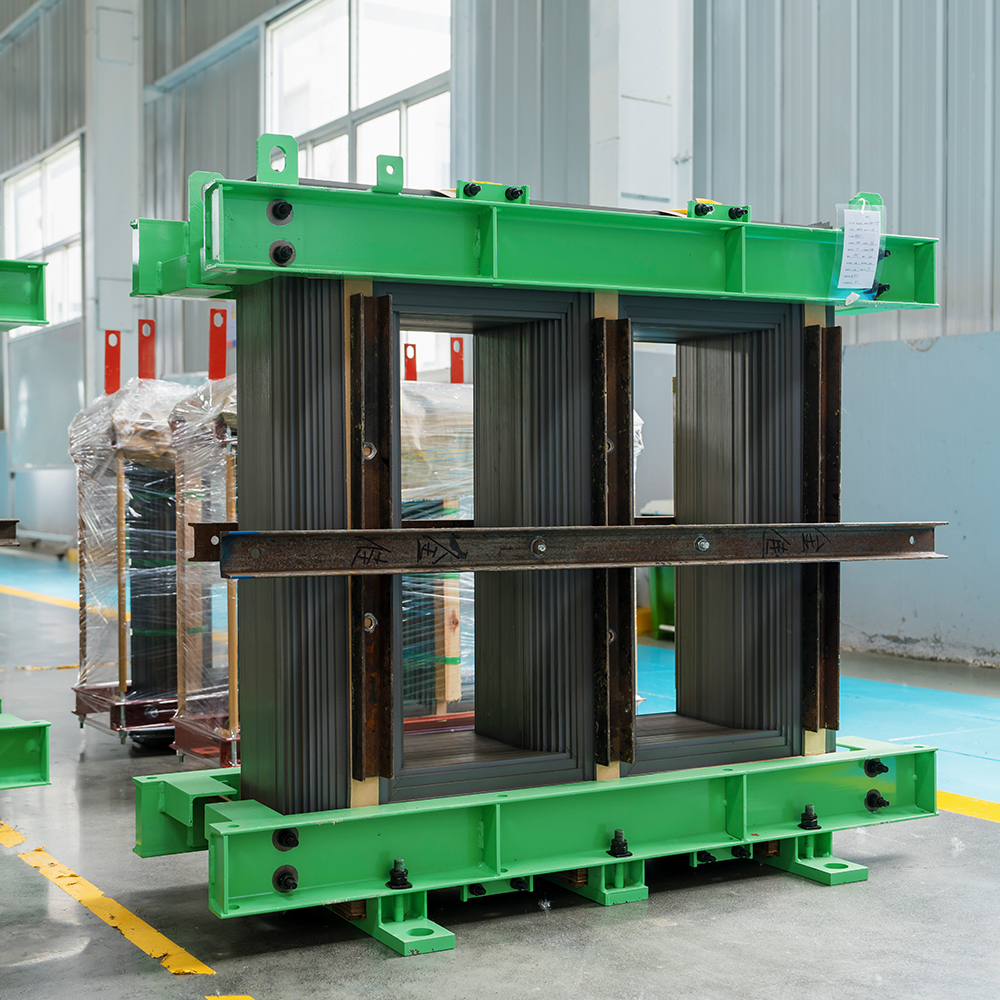

De transformatorkern, doorgaans opgebouwd uit gestapelde lagen dun siliciumstaal, bepaalt de magnetische efficiëntie, nullastverliezen en de algehele thermische prestaties van de eenheid. Elke afwijking in snijlengte, haaksheid of randkwaliteit vertaalt zich direct in verhoogde wervelstroomverliezen of hoorbaar geluid. Daarom kern dwarssnijmachines zijn geen op zichzelf staande scharen, maar geïntegreerde systemen met toevoermechanismen, richteenheden, encoders voor nauwkeurige metingen en snelle pons- of kerfstations. Om het volledige nut ervan te kunnen waarderen, is het essentieel om de drie belangrijkste productcategorieën te onderzoeken die de huidige markt domineren: modulaire snijlijnen met hoge snelheid , precisie CNC-dwarsscharen , en geïntegreerde stapel- en snijsystemen . Elke categorie richt zich op verschillende productieschalen, materiaalkwaliteiten en automatiseringsvereisten, waardoor fabrikanten een op maat gemaakte benadering van kernfabricage worden geboden.

1. Modulaire snijlijnen met hoge snelheid

De eerste grote classificatie omvat modulaire snijlijnen met hoge snelheid , die zijn ontworpen voor continue operaties met hoge doorvoer die typisch zijn voor grootschalige transformatorproducenten. Deze kern dwarssnijmachines werken met lijnsnelheden van meer dan 120 meter per minuut, met servoaangedreven invoerrollen en realtime lengtecompensatie-algoritmen. Het bepalende kenmerk van deze categorie is de modulaire architectuur: de lijn kan worden uitgebreid met extra ponseenheden, V-uitkepingsstations of zelfs automatische stapeltransporteurs zonder het basisframe te hoeven vervangen. Voor fabrikanten die distributietransformatoren in grote volumes produceren, biedt deze modulariteit een duidelijk pad voor capaciteitsuitbreidingen terwijl de initiële kapitaalinvesteringen worden beschermd.

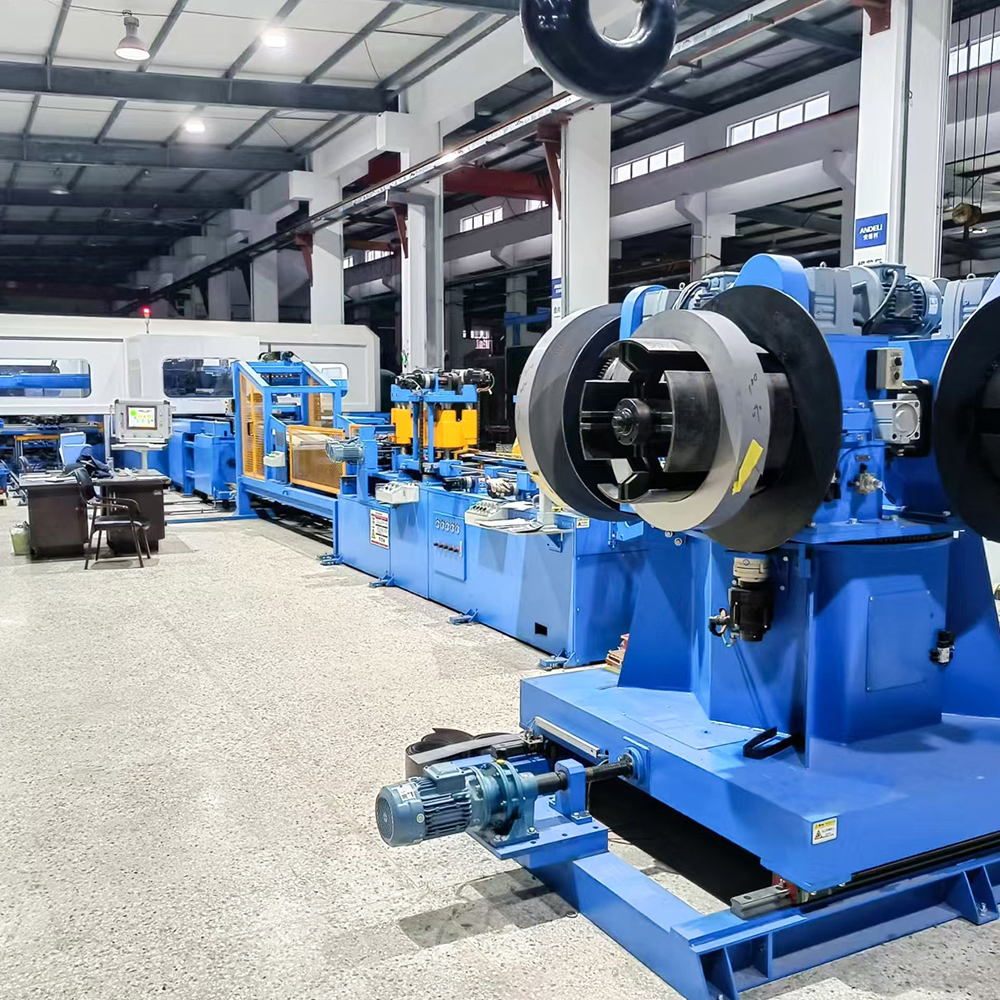

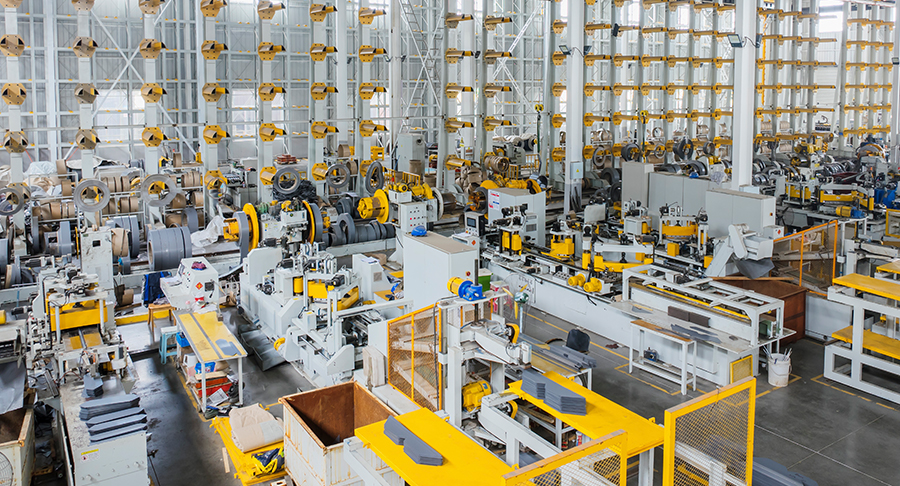

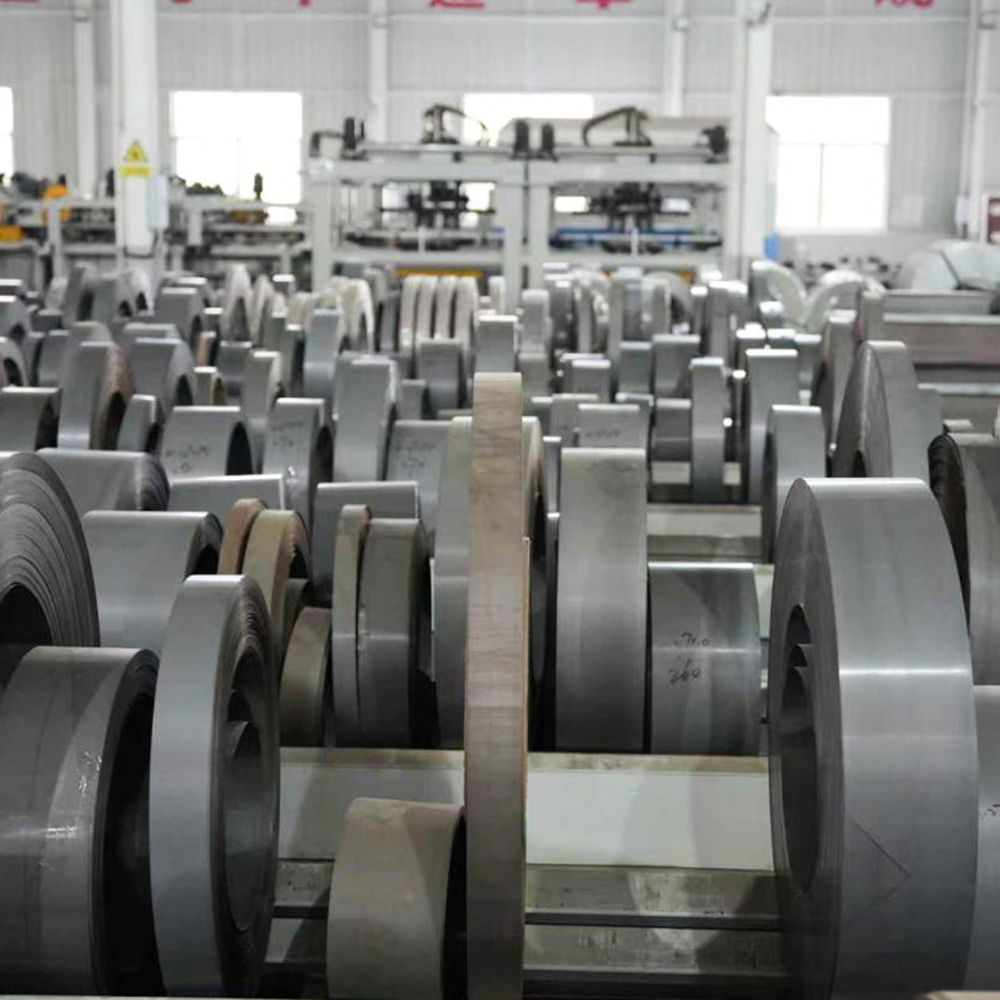

Functioneel gezien begint een modulaire lijn met hoge snelheid met een afwikkelaar die rollen tot 25 ton verwerkt, gevolgd door een precisie-leveller die de set rollen verwijdert. Het snijstation maakt gebruik van een roterende schaar of een guillotinemes, aangedreven door een AC-motor met hoog koppel, waardoor snijlengtes met toleranties van ±0,05 mm worden bereikt. Geavanceerde modellen integreren optische randdetectie om het ronddwalen van materiaal te compenseren, zodat de dwarssnede perfect loodrecht op de walsrichting blijft. Deze categorie blinkt uit in het verwerken van standaard M4- en M5-kwaliteit siliciumstaal, dat vaak wordt gebruikt in olie-ondergedompelde transformatoren met een vermogen tot 10 MVA. De belangrijkste onderscheidende factor is het vermogen om een ​​consistente kwaliteit bij hoge snelheden te behouden en tegelijkertijd een snelle omschakeling tussen verschillende kernontwerpen te ondersteunen, doorgaans binnen 15 minuten.

Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. heeft een gepatenteerde modulaire hogesnelheidslijn ontwikkeld die realtime diktemonitoring en adaptieve aanpassing van de bladspeling omvat, waarmee een van de meest hardnekkige uitdagingen bij het snijden op hoge snelheid wordt aangepakt: braamgroei tijdens langere productieruns. Met meer dan 46 technische specialisten in huis heeft het bedrijf zijn voercontrole-algoritmen verfijnd om de lengteafwijking met 40% te verminderen in vergelijking met conventionele systemen. Deze oplossing wordt vooral gewaardeerd door klanten die kernen van amorfe legeringen produceren, waarbij zelfs kleine onvolkomenheden aan de randen aanzienlijke montageproblemen kunnen veroorzaken.

• Maximale snijsnelheid: 150 m/min met actieve trillingsdemping.
• Geïntegreerde ponscapaciteit: tot 4 inkepingen per cyclus met programmeerbare diepte.
• Automatische schrootinzameling en randafsnijding voor continu gebruik.
• Diagnose-interface op afstand compatibel met fabrieks-MES-systemen.

Vergeleken met andere categorieën biedt de snelle modulaire lijn de laagste kosten per onderdeel voor lange productieruns, maar vereist een grotere vloeroppervlakte en een meer geavanceerde training van operators. Het is de voorkeurskeuze voor speciale transformatorinstallaties met stabiele productportfolio's.

2. Precisie CNC-dwarsschaar

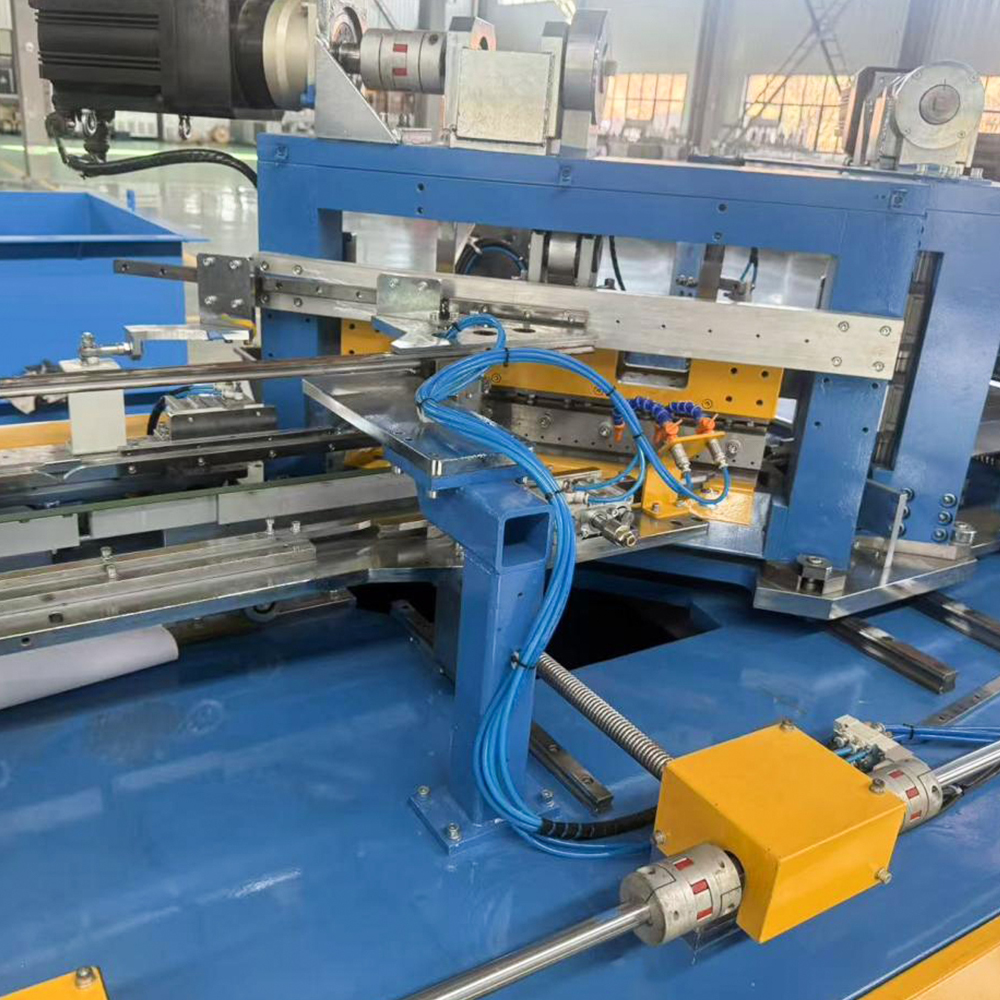

De tweede categorie omvat precisie CNC-dwarsscharen , die prioriteit geven aan nauwkeurigheid en flexibiliteit boven ruwe doorvoer. Deze kern dwarssnijmachines worden doorgaans gebruikt in werkplaatsomgevingen of voor de ontwikkeling van prototypen, waar de snijlengtes vaak variëren en de materiaalkwaliteiten variëren van standaard siliciumstaal tot ultradunne legeringen met hoge permeabiliteit. In tegenstelling tot de modulaire lijnen maken precisiescharen gebruik van een stijve C-frameconstructie en een hydromechanisch mesbedieningssysteem dat zorgt voor een zuivere, loodrechte snede met minimale bladdoorbuiging, waardoor toleranties worden bereikt van slechts ±0,02 mm over een breedte van 1000 mm.

De operationele workflow van een precisieschaar omvat een servoaangedreven rollenaanvoer met absolute encoders, een programmeerbare achteraanslag voor lengte-instelling en een digitaal bedieningspaneel dat maximaal 500 snijprogramma's opslaat. Een onderscheidend technisch kenmerk is de adaptieve cut-on-the-fly mogelijkheid, waarbij de schaar de snede initieert terwijl het materiaal nog in beweging is, waardoor de cyclustijd wordt verkort zonder de nauwkeurigheid in gevaar te brengen. Dit maakt de categorie ideaal voor het produceren van step-lap-kernen en interleaved-verbindingen, waarbij elke laminering enigszins andere afmetingen vereist om een ​​optimale magnetische fluxverdeling te bereiken. De machines ondersteunen ook versteksneden tot 45 graden, waardoor hun toepassing wordt uitgebreid naar transformatoren met gewikkelde kern.

Typische toepassingsscenario's zijn onder meer reparatie- en onderhoudswerkplaatsen, onderzoekslaboratoria en kleine batchfabrikanten van speciale transformatoren voor spoorweg- of maritieme toepassingen. Het differentiatievoordeel ligt in de mogelijkheid om kwetsbare materialen, zoals 0,18 mm dik hoog-inductiestaal, te verwerken zonder randscheuren of delaminatie te veroorzaken, een probleem waar hogesnelheidsscharen vaak last van hebben. Bovendien maakt de CNC-interface een naadloze integratie met CAD-systemen mogelijk, waardoor directe import van snijpatronen uit de kernontwerpsoftware mogelijk is.

Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. biedt een precisie-afschuivingsvariant uitgerust met een lasergebaseerde randinspectiemodule die elk vel met microbramen groter dan 0,03 mm afkeurt, zodat alleen defectvrije lamineringen naar het stapelstation gaan. Deze mogelijkheid sluit aan bij het bredere portfolio van het bedrijf, dat intelligente stapelapparatuur en geautomatiseerde opslag omvat, waardoor een gesloten systeem voor kwaliteitsborging ontstaat. De categorie precisieschaar is weliswaar langzamer dan modulaire lijnen, maar levert een superieure oppervlakteafwerking en wordt vaak ingezet als aanvullende machine voor bestellingen met een hoge mix en een laag volume.

1. Stel de beoogde zaaglengte en verstekhoek in via de touchscreen-HMI.
2. Laad de spoel en start de automatische richtcyclus.
3. Voer een proefsnede uit en controleer de afmetingen met behulp van de geïntegreerde optische comparator.
4. Start productie; het systeem past de voedingscompensatie automatisch aan op basis van realtime encoderfeedback.

In termen van kosten-baten vereisen precisie-CNC-scharen een hogere initiële investering per eenheid output, maar bieden ze een ongeëvenaarde flexibiliteit, waardoor ze onmisbaar zijn voor transformatorfabrikanten die tegemoetkomen aan uiteenlopende klantspecificaties.

3. Geïntegreerde stapel- en snijsystemen

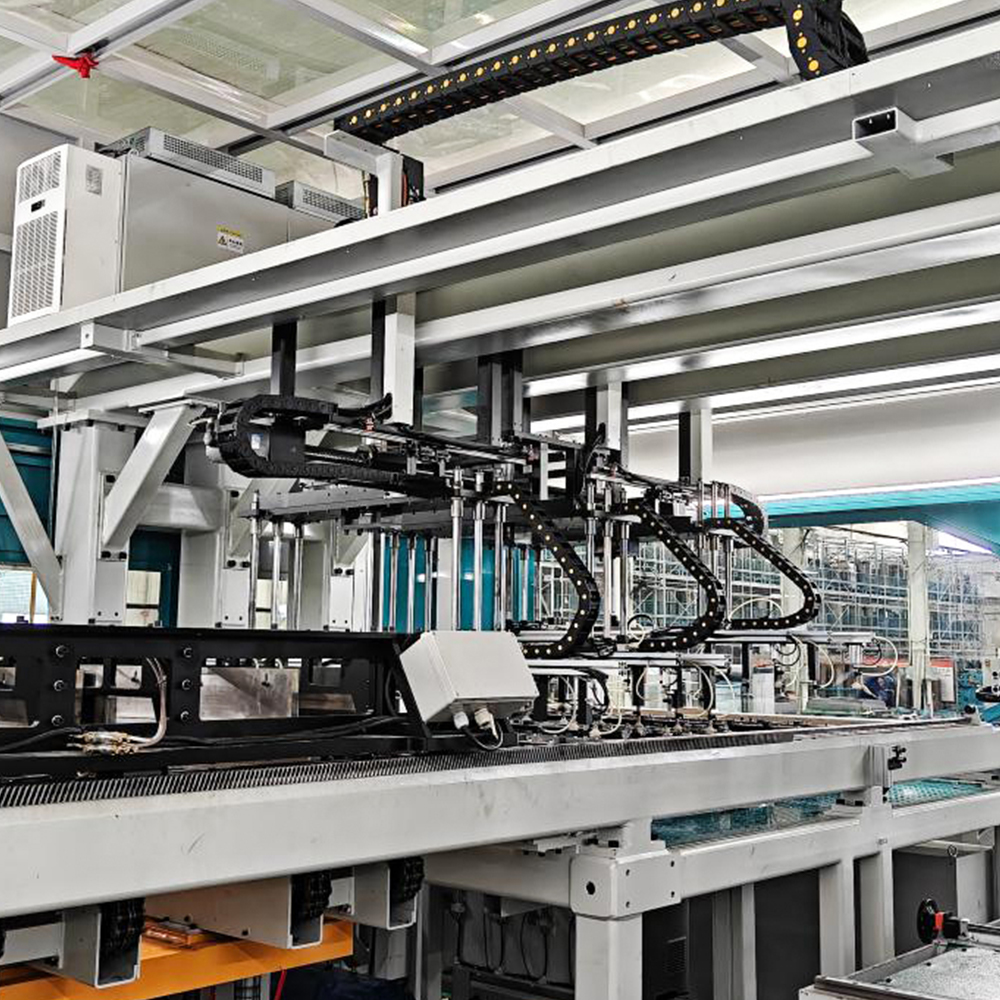

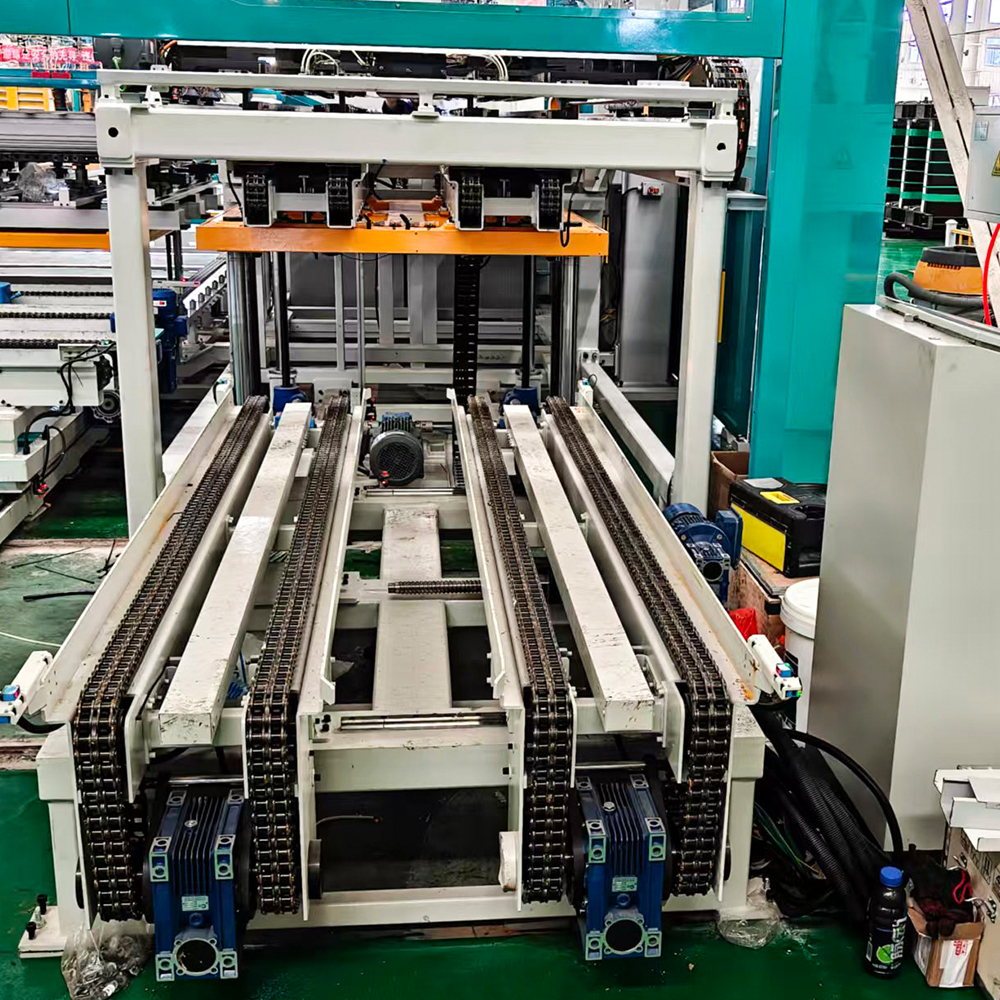

De derde en technologisch meest geavanceerde categorie is de geïntegreerd stapel- en snijsysteem , dat dwarssnijden combineert met robotisch stapelen in één continu proces. Deze kern dwarssnijmachines zijn niet alleen maar snijgereedschappen, maar complete werkcellen die spoelvoorraad transformeren in kant-en-klare kernpakketten. Het systeem bestaat uit een stroomopwaartse snijmodule – doorgaans een precisieschaar of een roterende snijder met hoge snelheid – gevolgd door een transportband die gesneden lamellen naar een meerassige portaalrobot of een delta-stijl pick-and-place-eenheid voert. De robot rangschikt elke laminering in een vooraf gedefinieerde stapelvolgorde, waarbij hij indien nodig lijm of in elkaar grijpende druk uitoefent.

De belangrijkste technische innovatie is de realtime registratiecontrole , waarbij de snijmodule en de stapelrobot een gemeenschappelijk coördinatensysteem delen, afgeleid van randsensoren en vision-camera's. Dit zorgt ervoor dat elke laag wordt gestapeld met een hoeknauwkeurigheid beter dan 0,01°, cruciaal voor het verminderen van kernverlies in hoogefficiënte transformatoren (IE4 en hoger). Het systeem bevat ook een geïntegreerd weegstation dat de stapelfactor per laag berekent en direct feedback geeft voor procesaanpassing. Deze categorie wordt voornamelijk gebruikt voor grote vermogenstransformatoren (meer dan 50 MVA) en voor tractietransformatoren waarbij het kerngewicht en de symmetrie de dynamische prestaties rechtstreeks beïnvloeden.

Vergeleken met zelfstandig snijden en handmatig stapelen vermindert het geïntegreerde systeem de afhankelijkheid van arbeid met wel 70% en elimineert het door manipulatie veroorzaakte schade, wat vooral gunstig is voor dunne materialen (0,15 mm). De systeemcomplexiteit vereist echter geavanceerde software voor het genereren van patronen, het rangschikken van lagen en het vermijden van botsingen. Het vereist ook een hoger niveau van voorspellend onderhoud vanwege de gesynchroniseerde werking van mechanische, pneumatische en vision-subsystemen.

Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. heeft zijn geïntegreerde stapel- en snijsystemen ingezet in verschillende tier-1-transformatorfabrieken in Azië, waardoor een gedocumenteerde reductie van 25% in de cyclustijd van de kernassemblage werd bereikt. De eigen stapelalgoritmen van het bedrijf, ontwikkeld door een team van 46 professionele technische talenten, houden rekening met materiaalkromming en diktevariaties, waardoor de oppakkracht en plaatsingshoek van de robot dynamisch worden aangepast. Deze oplossing maakt deel uit van het one-stop-intelligente portfolio van het bedrijf, dat ook geautomatiseerde logistieke lijnen en magazijnsystemen omvat, en onderstreept zijn toewijding aan end-to-end digitale productieoplossingen voor de energiesector.

Door dit raamwerk met drie categorieën wordt het duidelijk dat het selecteren van het juiste is kern dwarssnijmachines hangt af van het in evenwicht brengen van het productievolume, de materiaaldiversiteit en het integratieniveau met de stroomafwaartse assemblage. Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. pakt deze diversiteit aan door alle drie de configuraties aan te bieden, ondersteund door een robuust after-sales servicenetwerk en advies over procesoptimalisatie. Het diepgaande inzicht van het bedrijf in de kernfysica, gecombineerd met de interne productie van de belangrijkste mechanische componenten, stelt het bedrijf in staat de parameters van elke machine af te stemmen op de specifieke magnetische staalsoort en kerngeometrie die de klant nodig heeft. Of de prioriteit nu maximale doorvoer, ultieme precisie of volledige automatisering is, de moderne transformatorindustrie vertrouwt op deze gespecialiseerde snijsystemen om het concurrentievermogen te behouden op een steeds efficiënter gedreven wereldmarkt.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste verschil tussen een modulaire hogesnelheidslijn en een precisie-CNC-schaar?

De modulaire hogesnelheidslijn geeft prioriteit aan doorvoer en is ontworpen voor de continue productie van grote volumes van standaard kernlamineringen, waarbij doorgaans snelheden van boven de 120 m/min worden bereikt met een gematigde tolerantie (±0,05 mm). De precisie-CNC-schaar daarentegen richt zich op nauwkeurigheid en flexibiliteit en levert nauwere toleranties (±0,02 mm) en snellere omsteltijden, waardoor deze geschikt is voor opdrachten met gemengd materiaal en kleine oplagen. De modulaire lijn is kosteneffectiever voor massaproductie, terwijl de schaar een superieure randkwaliteit biedt voor veeleisende magnetische ontwerpen.

Vraag 2: Hoe verbeteren geïntegreerde stapel- en snijsystemen de kernkwaliteit in vergelijking met afzonderlijke processen?

Geïntegreerde systemen elimineren handmatige handelingen tussen snijden en stapelen, waardoor het risico op randbeschadiging, verkeerde uitlijning en vervuiling wordt verminderd. Ze maken ook real-time registratiefeedback mogelijk, waardoor elke laminering wordt geplaatst met een hoekprecisie beter dan 0,01°. Dit vermindert direct het kernverlies en verbetert de efficiëntie van de transformator. Bovendien weigert het systeem automatisch lamineringen die buiten de toleranties vallen, waardoor wordt voorkomen dat defecte lagen het kernpakket binnendringen.

Vraag 3: Welk type kern dwarssnijmachines is Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. gespecialiseerd in?

Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. produceert en integreert alle drie de belangrijkste categorieën: modulaire hogesnelheidslijnen, precisie-CNC-scharen en geïntegreerde stapelsystemen. Het bedrijf levert ook maatwerkoplossingen voor amorfe en nanokristallijne kernmaterialen. Met meer dan 46 technische experts richt het bedrijf zich op intelligente besturingsalgoritmen en voorspellende onderhoudsfuncties, en biedt het een compleet pakket van individuele machines tot volledig geautomatiseerde kernfabricageworkshops.

Vraag 4: Kan een precisie-CNC-schaar versteksneden verwerken voor getrapte transformatorkernen?

Ja, de meeste precisie CNC-scharen zijn uitgerust met een programmeerbare verstekzaagfunctie, waardoor hoeken van 0° tot 45° met hoge herhaalbaarheid mogelijk zijn. Deze eigenschap is essentieel voor het produceren van step-lap en interleaved verbindingen, die fluxlekkage minimaliseren en ruis in grote vermogenstransformatoren verminderen. Het stijve frame van de schaar en de servogestuurde achteraanslag zorgen ervoor dat zowel de lengte als de hoek gedurende duizenden cycli binnen de gespecificeerde tolerantie blijven.
