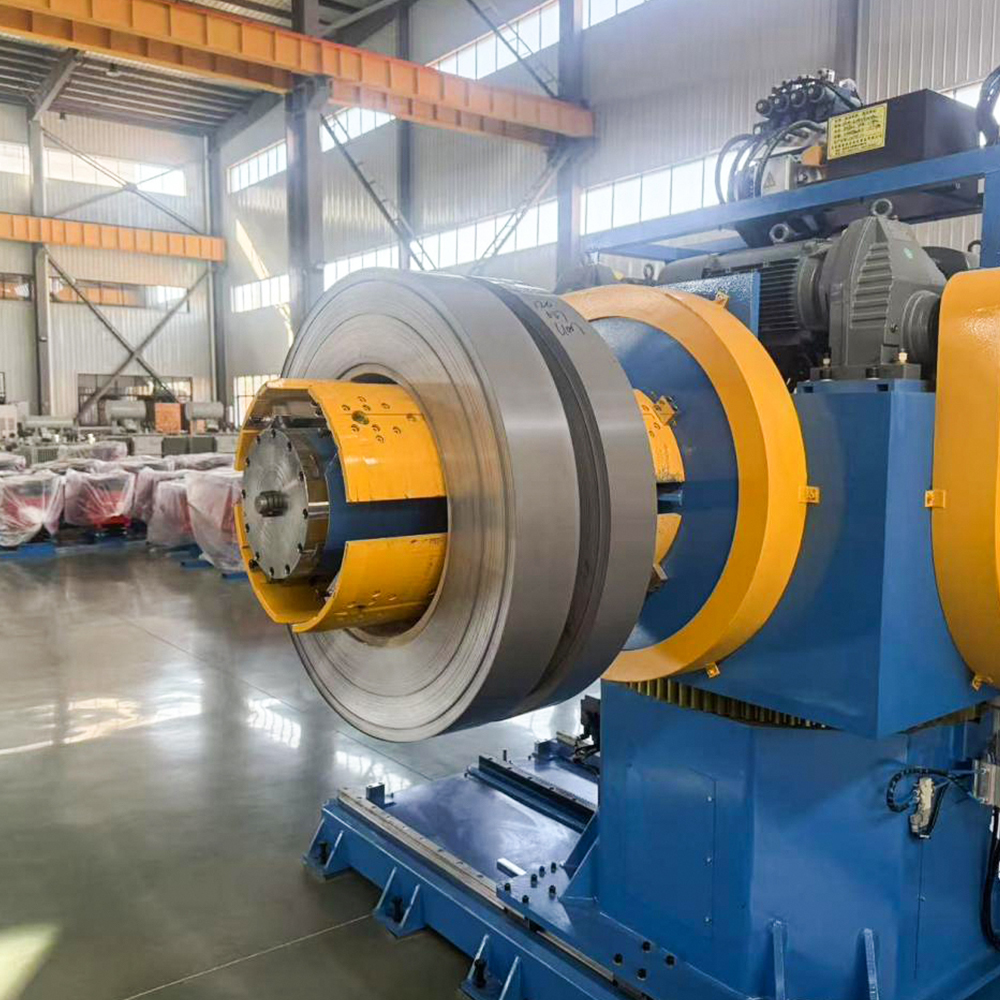

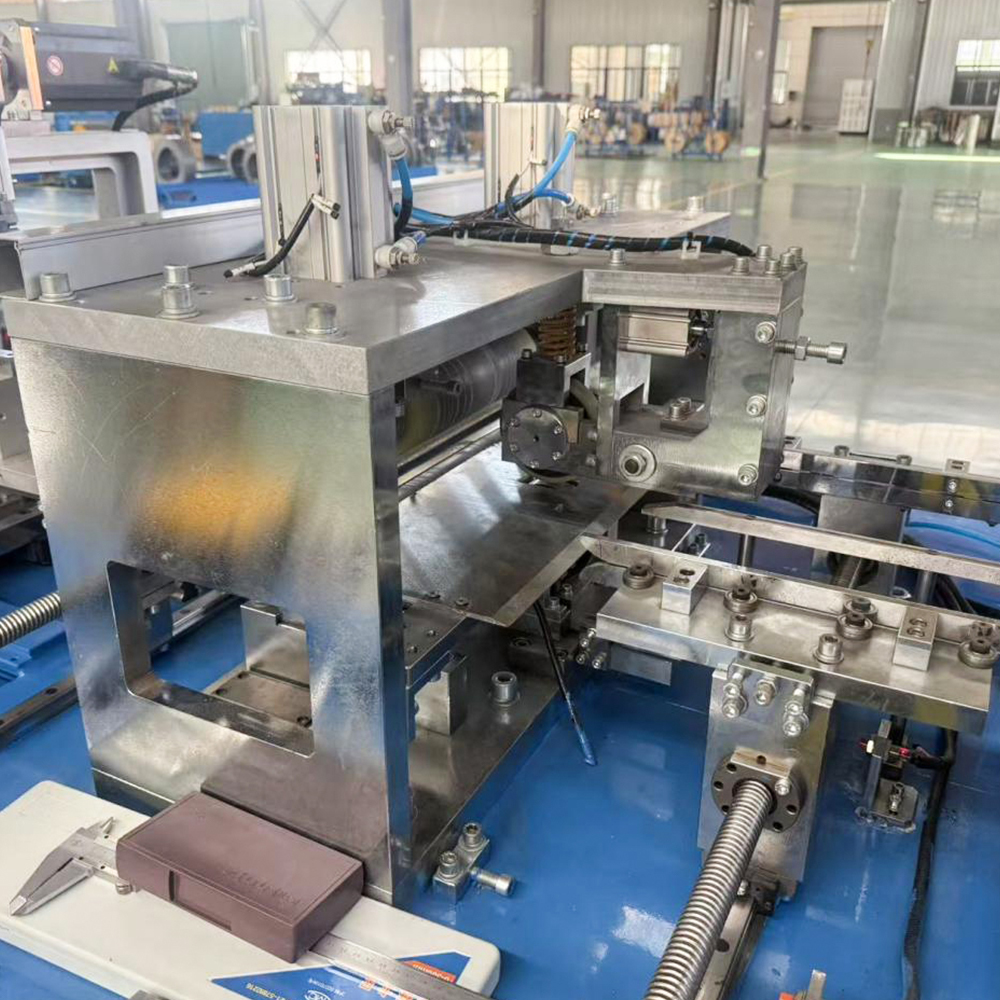

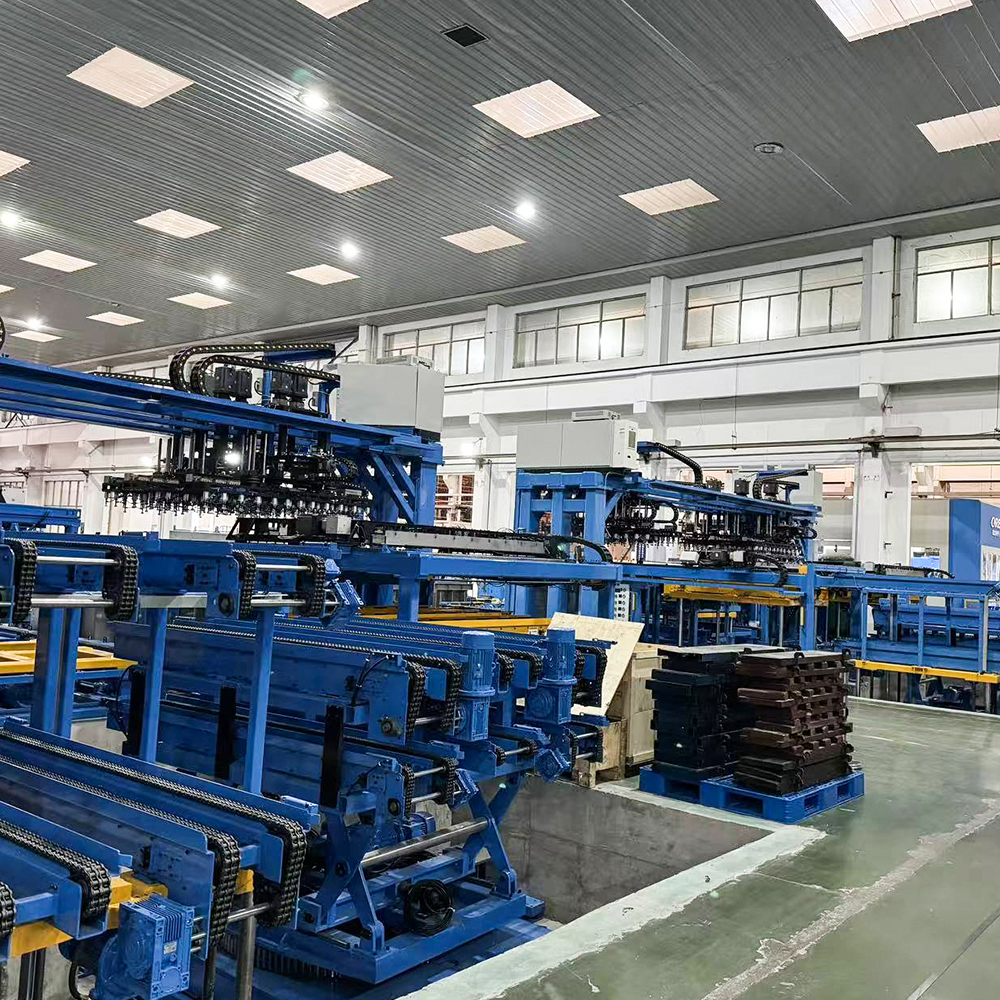

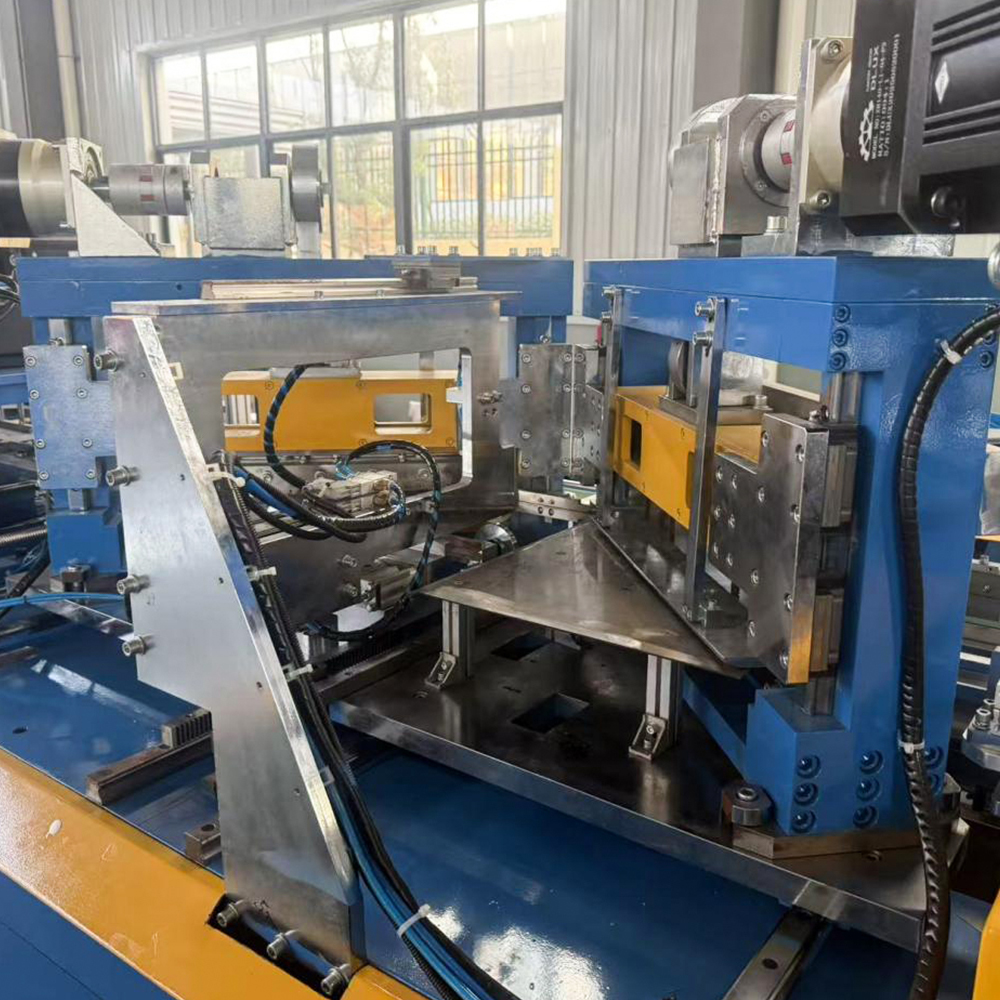

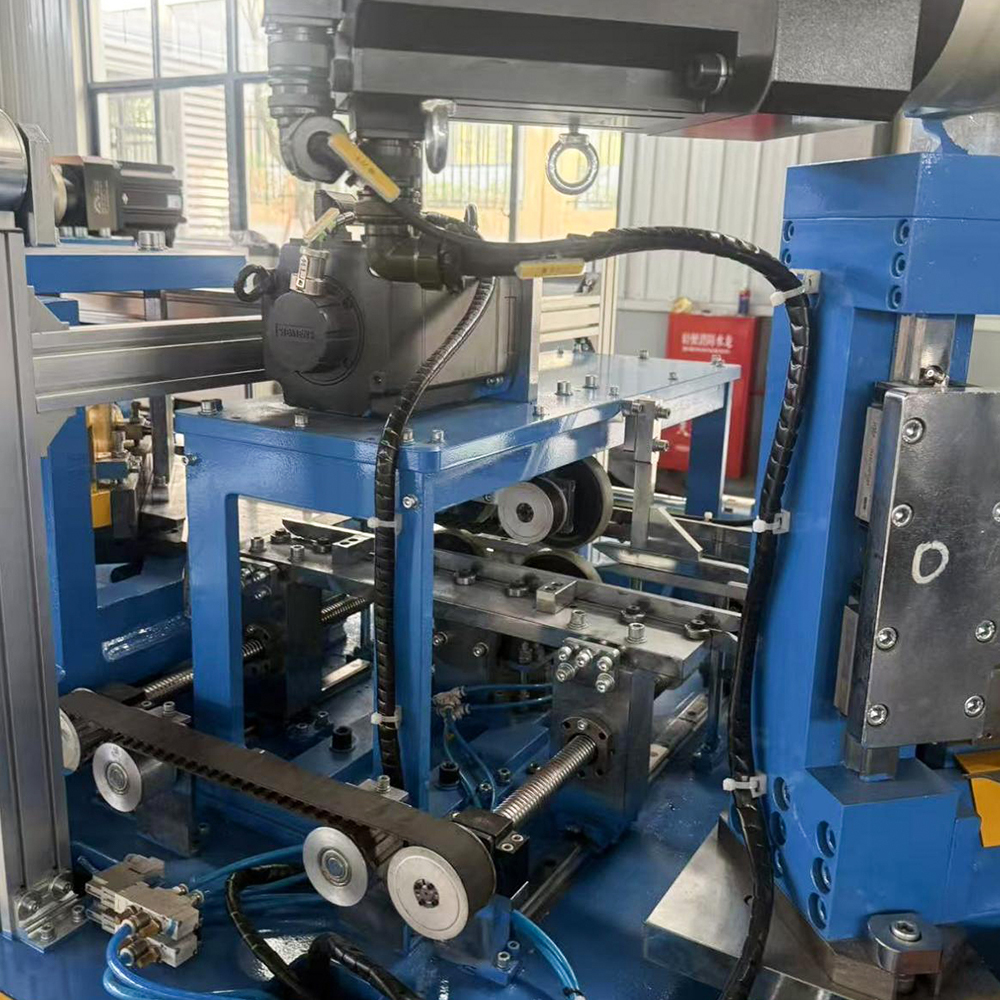

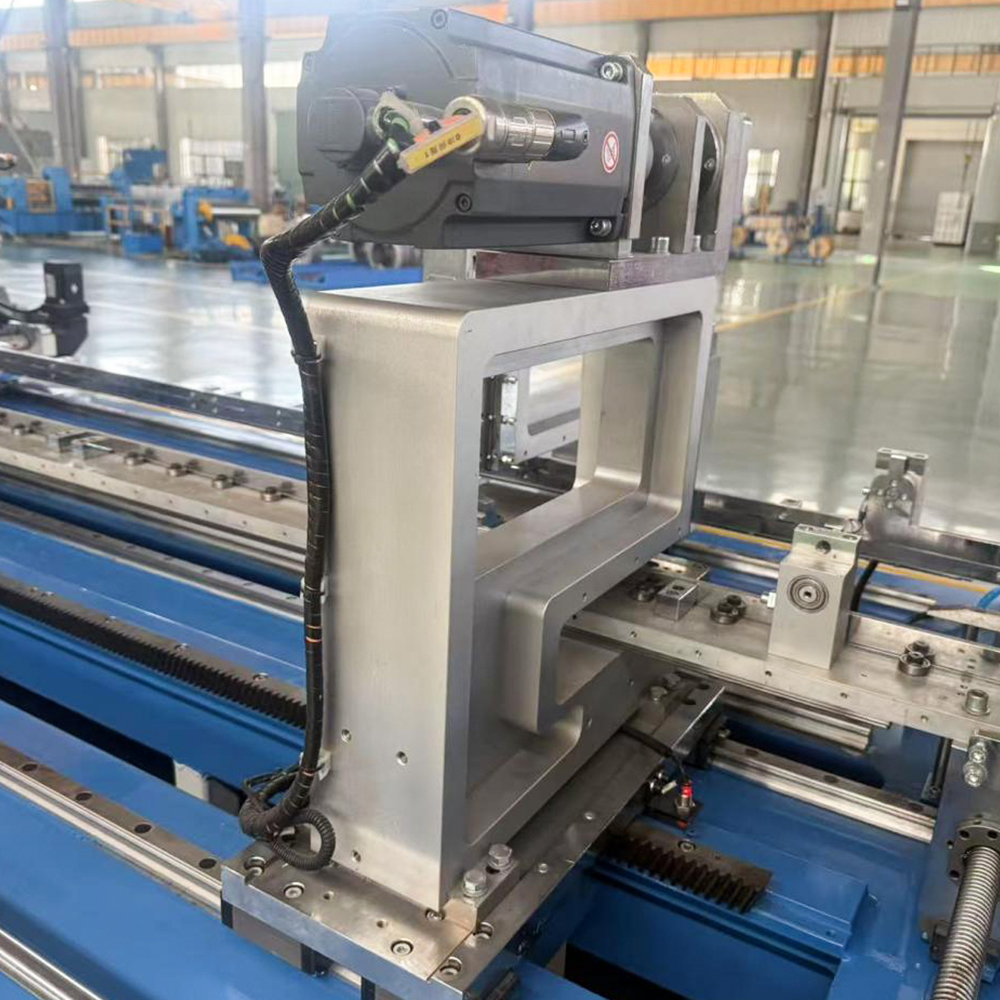

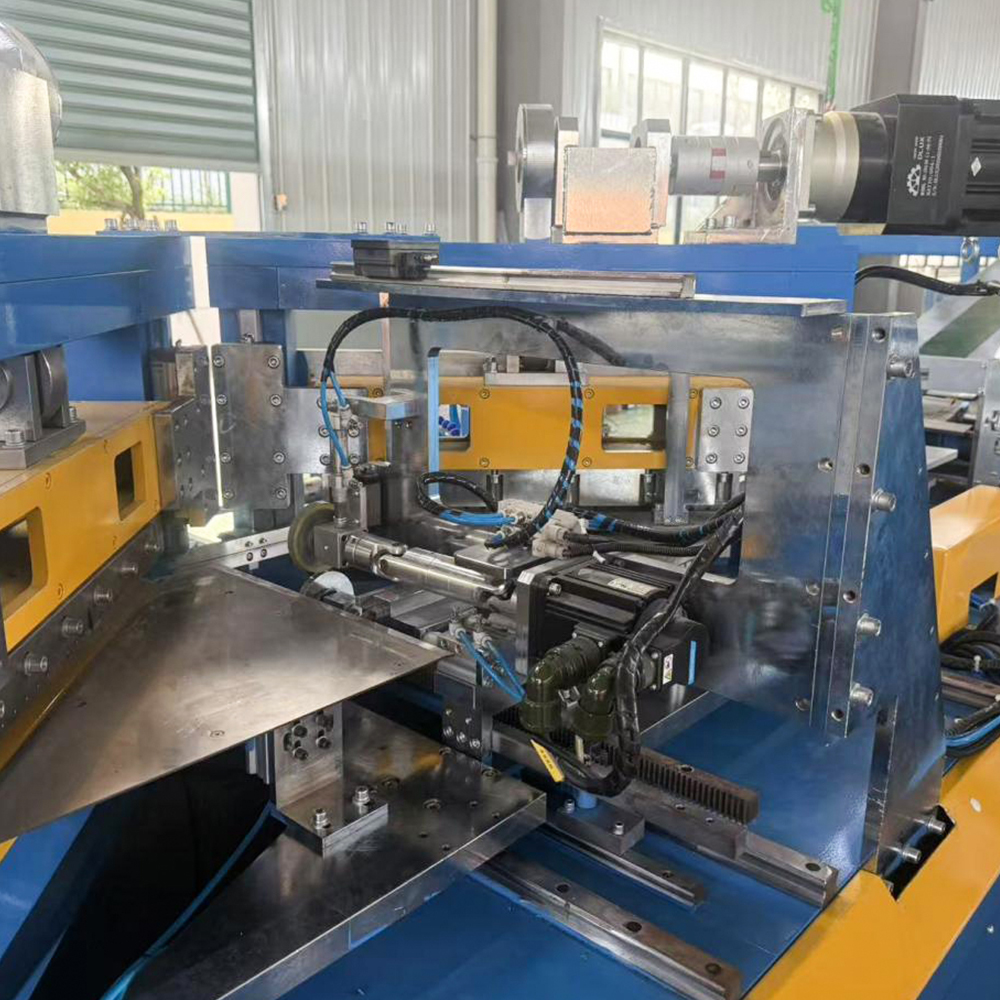

HJ-DZ-300 Snijlijn van siliciumstaal

Waarom is het controleren van de bladspeling en overlap belangrijk voor de knipkwaliteit van de HJ-DZ-300?

Bij de precisiefabricage van transformatorkernlamineringen bepaalt het afschuifproces direct de magnetische prestaties, stapelfactor en maatnauwkeurigheid van de voltooide kern. Van alle instelbare parameters op een snijlijn van siliciumstaal zijn de messpeling en de mesoverlapping de twee meest kritische variabelen die hoogwaardige output scheiden van afgekeurd materiaal. Voor de HJ-DZ-300 snijlijn van siliciumstaal Het beheersen van deze aanpassingen is niet slechts een onderhoudsroutine; het is de hoeksteen van het bereiken van consistente, braamvrije en maatvaste lamineringen. Dit artikel onderzoekt waarom deze parameters een rigoureuze controle vereisen, hoe ze omgaan met de servogestuurde architectuur van de machine en welke praktische voordelen fabrikanten halen uit nauwkeurige kalibratie.

1. De fysieke basis van knippen: waarom speling en overlap belangrijk zijn

Scheren is een op breuken gebaseerd proces, geen snijactie. Wanneer het bovenste mes tegen het onderste mes aan komt, drukt het de siliciumstaalplaat in, waardoor scheuren ontstaan ​​die zich van beide kanten voortplanten totdat ze elkaar ontmoeten. Messpeling – de horizontale opening tussen de bovenste en onderste bladen – bepaalt waar deze scheurlijnen elkaar kruisen. Als de speling te groot is, missen de scheuren elkaar, waardoor een ruwe, gescheurde rand met uitgesproken bramen en een brede breukzone ontstaat. Als de speling te klein is, oefenen de bladen overmatige spanning uit, waardoor de slijtage wordt versneld en warmte wordt gegenereerd die de magnetische eigenschappen van korrelgeoriënteerd siliciumstaal kan veranderen.

Overlap van het blad omgekeerd is de verticale penetratiediepte van het bovenste mes voorbij de snijrand van het onderste mes. Deze parameter regelt de hoeveelheid materiaal die wordt onderworpen aan gelijktijdige compressie en spanning. Onvoldoende overlap resulteert in een onvolledige scheiding, waardoor er lipjes of hangende splinters achterblijven die de daaropvolgende stapelhandelingen beschadigen. Overmatige overlap verhoogt de wrijving en de doorbuiging van het blad, waardoor randgolven en microscheurtjes ontstaan ​​die de stapelfactor van het laminaat aantasten. Op de HJ-DZ-300 snijlijn van siliciumstaal moeten beide parameters binnen nauwe toleranties worden ingesteld (doorgaans een speling op 5–8% van de materiaaldikte en een overlap op 0,3–0,5 mm voor siliciumstaal van 0,23–0,35 mm) om de braamhoogte onder 0,03 mm vereist door transformatorkernnormen.

Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft dit fysieke begrip geïntegreerd in de HJ-DZ-300 snijlijn van siliciumstaal door hem uit te rusten met een digitaal systeem voor het afstellen van de bladafstand. In tegenstelling tot handmatige, op vulplaten gebaseerde opstellingen, maakt dit systeem gebruik van servoaangedreven wiggen waarmee operators speling-/overlappingswaarden voor verschillende materiaalkwaliteiten kunnen opslaan en oproepen. Deze functie pakt direct de variabiliteit aan die wordt veroorzaakt door verschillen in de batches van de spoelen, waardoor wordt gegarandeerd dat de snijapparatuur van siliciumstaal handhaaft herhaalbare precisie tijdens productieruns.

2. Classificatie van knipkwaliteitsfactoren op de HJ-DZ-300

Om systematisch te begrijpen waarom bladcontrole essentieel is, kunnen we de eigenschappen van de knipkwaliteit in drie onderling verbonden categorieën verdelen: randgeometrie, dimensionale stabiliteit en materiaalintegriteit. Elke categorie reageert anders op aanpassingen van de speling en overlap, en elke categorie heeft rechtstreeks invloed op de uiteindelijke prestaties van de transformatorkern.

2.1 Randgeometrie: braamhoogte en kanteling

Randgeometrie is de meest zichtbare indicator van de afschuifkwaliteit. Bramen – de verhoogde, scherpe uitsteeksels langs de snijrand – worden voornamelijk beheerst door de bladspeling. Op de HJ-DZ-300 snijlijn van siliciumstaal , bewaakt het bewegingscontrolesysteem van Siemens de bladpositie in realtime en compenseert het de thermische uitzetting tijdens continu gebruik. Wanneer de speling is geoptimaliseerd voor een specifieke materiaaldikte (bijvoorbeeld 0,27 mm), zijn de breukvlakken perfect uitgelijnd, waardoor een zuivere breuk ontstaat met minimale rollover (de afgeronde verdieping aan de bovenrand). Een te grote speling vergroot de kanteldiepte, wat het effectieve magnetische dwarsdoorsnedeoppervlak verkleint en de wervelstroomverliezen in de geassembleerde kern vergroot.

Jiangsu Jingtianxia Electric Technology Co., Ltd. biedt een speciale kalibratieprocedure voor de HJ-DZ-300 knipsysteem , met behulp van teststrips van elke nieuwe spoel om de randkwaliteit te verifiëren voordat de volledige productie plaatsvindt. Deze procedure, gedocumenteerd in de HMI van de machine, leidt operators door een stapsgewijze aanpassing van de speling op basis van de gemeten braamhoogte, waardoor de randgeometrie binnen de toleranties van ISO 9013:2017 blijft, zelfs bij het verwerken van soorten met een hoge permeabiliteit, zoals 23ZH85.

2.2 Dimensionale stabiliteit: lengtenauwkeurigheid en haaksheid

Hoewel velen aannemen dat de nauwkeurigheid van de lengte uitsluitend afhangt van de servo van de invoerrol, beïnvloedt de overlapping van de messen indirect de maatstabiliteit. Wanneer de overlap te hoog is ingesteld, buigt het bovenste mes enigszins af tijdens het indringen, waardoor een taps toelopende snede ontstaat die afwijkt van de geprogrammeerde afschuiflijn. Dit effect wordt versterkt op smallere strips (minder dan 50 mm breed), waar de bladdoorbuiging een aanzienlijk percentage van de stripbreedte wordt. De HJ-DZ-300 snijlijn van siliciumstaal verzacht dit door het stijve C-frame ontwerp en de voorgespannen lineaire geleidingen, maar de overlap moet nog steeds worden gekalibreerd om overeen te komen met de vloeigrens van het materiaal. Hoogkorrelige staalsoorten met een hogere hardheid vereisen bijvoorbeeld een iets verminderde overlap om doorbuiging van het blad te voorkomen, terwijl niet-georiënteerde staalsoorten van lagere kwaliteit een diepere penetratie kunnen verdragen.

Verder de machine volledig servogestuurde architectuur integreert knippen met ponsbewerkingen (perforeren en V-ponsen) in één doorgang. Elke dimensionale fout die door een onjuiste overlap wordt geïntroduceerd, plant zich voort naar de geponste onderdelen, waardoor de stapelgaten verkeerd worden uitgelijnd en de kernassemblage wordt beïnvloed. De digitale overlapcontrole op de HJ-DZ-300 kniplijn Hiermee kunnen operators overlapwaarden instellen met een resolutie van 0,01 mm, wat van cruciaal belang is voor het handhaven van de lengtetolerantie van ±0,05 mm die vereist is voor hoogefficiënte distributietransformatorkernen.

2.3 Materiaalintegriteit: spanning, coating en magnetische eigenschappen

Siliciumstaal is bedekt met een isolerende laag (meestal C-5- of C-6-coating) om interlaminaire wervelstroomverliezen te minimaliseren. Overmatige bladspeling of overlap veroorzaakt extra schuifspanning die deze coating langs de snijrand kan delamineren of microscheuren. Zelfs als bij een volgende ontbraamstap bramen worden verwijderd, blijft de onderliggende materiaalspanning bestaan. De HJ-DZ-300 snijlijn van siliciumstaal verkleint dit risico door gebruik te maken van een geluidsarme, schokarme afschuifvolgorde dat gebruikmaakt van gecontroleerde versnellingsprofielen voor de ram. Deze volgorde, gecombineerd met geoptimaliseerde overlap, zorgt ervoor dat de plastische vervormingszone zich niet meer dan 0,5 mm vanaf de snijrand uitstrekt, waardoor de korreloriëntatie en coatinghechting in het actieve gebied van de kern behouden blijven.

Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft deze aanpak gevalideerd door middel van uitgebreide tests op 0,30 mm M4-staal, wat aantoont dat de juiste bladinstellingen de degradatie van het kernverlies met maximaal 8% verminderen in vergelijking met slecht aangepaste lijnen. Dit prestatievoordeel is vooral waardevol voor fabrikanten die kernen produceren voor transformatoren met hoog rendement, waarbij elke watt aan verliesreductie zich vertaalt in tastbare energiebesparingen gedurende de levenscyclus van het product.

De bovenstaande tabel vat samen hoe elke kwaliteitsfactor zich verhoudt tot de bladparameters en de bijbehorende technische maatregelen die op het blad zijn geïmplementeerd HJ-DZ-300 snijlijn van siliciumstaal . Dankzij deze systematische aanpak kunnen operators aanpassingen prioriteren op basis van de meest kritische defectmodus voor een bepaalde order.

3. Praktische controlestrategie en operationele voordelen

Implementeren van effectieve bladspeling en overlapcontrole op de HJ-DZ-300 snijlijn van siliciumstaal volgt een gestructureerde workflow die validatie vóór de installatie, monitoring tijdens het proces en adaptieve compensatie combineert. Hieronder vindt u de aanbevolen stapsgewijze procedure, die Jiangsu Jingtianxia Electric Technology Co., Ltd. alle klanten traint om uit te voeren tijdens de inbedrijfstelling van de machine en het wekelijkse onderhoud.

1. Materiaal kwalificatie – Meet de werkelijke dikte en hardheid van elke nieuwe batch spoel met behulp van de ingebouwde diktemeter; voer deze waarden in het bedieningspaneel in om automatisch de aanbevolen speling (5–8% van de dikte) en de basiswaarde van de overlap te herberekenen.
2. Validatie van testsnede – Voer 10–15 teststrips uit met de berekende instellingen; meet de braamhoogte met een digitale micrometer en controleer de kanteldiepte met behulp van een optische comparator. Pas de speling aan in stappen van 0,005 mm totdat de braamhoogte zich stabiliseert onder 0,03 mm.
3. Dynamische overlapafstemming – Verhoog de overlap geleidelijk vanaf de basiswaarde totdat de snijkant een uniforme afschuifzone vertoont (ongeveer 1/3 van de materiaaldikte). Als er randgolven verschijnen, verminder dan de overlap met 0,02 mm en controleer de lengtenauwkeurigheid op een coördinatenmeetmachine.
4. Bewaar het geoptimaliseerde recept – Sla de uiteindelijke speling- en overlapwaarden op in de receptendatabase van de machine onder de specifieke materiaalkwaliteit en -dikte. Dit maakt onmiddellijke terugroeping voor toekomstige runs mogelijk, waardoor vertragingen door vallen en opstaan ​​worden geëlimineerd.
5. Periodieke herverificatie – Voer elke 8 productie-uren of na 5000 scheercycli een snelle teststrip uit om slijtage van het mes te detecteren; gebruik de automatische slijtagecompensatiefunctie die de speling progressief aanpast om een ​​consistente randkwaliteit te behouden.

Fabrikanten die deze controlestrategie toepassen, rapporteren verschillende kwantificeerbare voordelen. Ten eerste daalt het percentage schroot als gevolg van randdefecten van gemiddeld 3 à 5% naar minder dan 0,8%, waardoor de materiaalopbrengst direct wordt verbeterd – een kritische factor gezien de hoge kosten van korrelgeoriënteerd siliciumstaal. Ten tweede wordt de levensduur van het blad met ongeveer 40% verlengd omdat een optimale overlap de impactbelastingen en ongelijkmatige slijtage vermindert. Ten derde verbetert de kernstapelingsfactor met 0,5-1,0 procentpunten, wat zich vertaalt in kleinere kernvolumes voor dezelfde VA-rating of een hogere efficiëntie voor dezelfde voetafdruk. Deze voordelen worden consequent behaald op de HJ-DZ-300 schaarplatform , waardoor het een voorkeurskeuze is voor fabrikanten die zich geen stilstand kunnen veroorloven voor het opnieuw slijpen van messen.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ondersteunt deze operationele voordelen met een uitgebreid after-salespakket dat diagnostische toegang op afstand tot de Siemens-controller omvat, waardoor deskundige technici de bladparameters kunnen verfijnen, zelfs buiten kantooruren. Dit ondersteuningsniveau, gecombineerd met de intrinsieke mechanische stijfheid van de machine, zorgt ervoor dat de HJ-DZ-300 snijlijn van siliciumstaal levert consistente prestaties in diverse productiescenario's - van prototypekernen in kleine batches tot grote aantallen standaard E-I-lamineringen.
