Wat is het doel van een transformatorkern?

In het hart van elk elektrisch energiesysteem ligt een ogenschijnlijk eenvoudig maar uiterst kritisch onderdeel: het magnetische circuit dat de elektromagnetische flux kanaliseert en beperkt. Als ingenieurs en inkoopspecialisten ernaar vragen “Wat is het doel van een transformatorkern?” , het antwoord reikt veel verder dan de basisfysica. De transformatorkernen dienen als het centrale zenuwstelsel voor spanningsomzetting, waardoor een efficiënte energieoverdracht van primaire naar secundaire wikkelingen mogelijk wordt, terwijl parasitaire verliezen worden geminimaliseerd. Zonder een goed ontworpen magnetisch pad zouden moderne wisselstroomnetwerken lijden onder onbetaalbare inefficiënties, overmatige verwarming en onstabiele spanningsregeling. Dit artikel biedt een uitgebreid, toepassingsgericht onderzoek naar transformatorkernen , hun materiaalclassificaties, structurele varianten en de cruciale rol die ze spelen in de hedendaagse energie-infrastructuur – van onderstations op nutsschaal tot intelligente fabrieksvloeren.

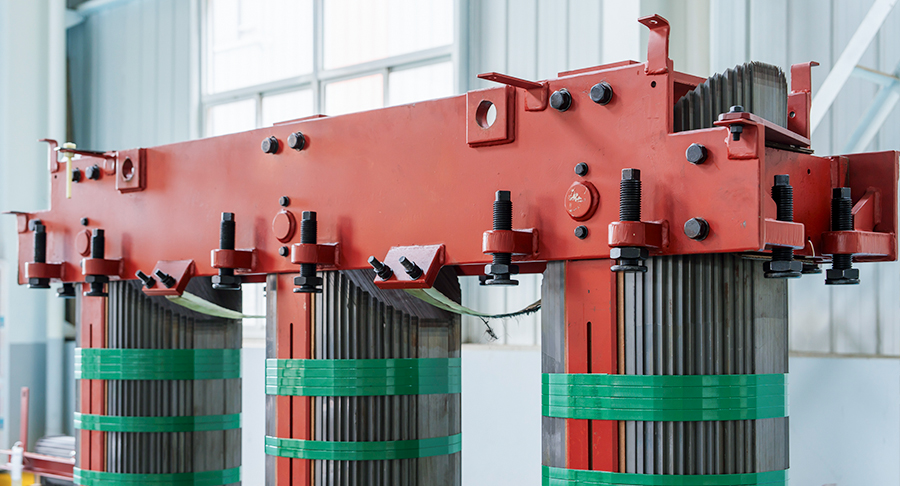

1. Kerntransformatorkernen: het conventionele werkpaard

De kerntypeconfiguratie vertegenwoordigt de meest gebruikte architectuur in middelgrote en grote vermogenstoepassingen. In dit ontwerp bestaat het magnetische circuit uit twee verticale ledematen (benen) verbonden door bovenste en onderste jukken, waarbij de primaire en secundaire wikkelingen rond elk ledemaat zijn gewikkeld. Het fundamentele doel hiervan transformatorkernen is het bieden van een pad met lage weerstand voor de magnetische flux, waardoor wordt gegarandeerd dat het overgrote deel van de magnetomotorische kracht die door de primaire wikkeling wordt gegenereerd, zich verbindt met de secundaire wikkeling. Transformatorkernen van het kerntype zijn doorgaans opgebouwd uit korrelgeoriënteerd siliciumstaal (CRGO)-lamineringen, die een uitzonderlijke magnetische permeabiliteit langs de walsrichting vertonen, waardoor de excitatiestroom en nullastverliezen direct worden verminderd.

Vanuit technisch oogpunt bieden ontwerpen van het kerntype duidelijke voordelen in termen van toegankelijkheid van de wikkeling en koelefficiëntie. Omdat de wikkelingen over twee afzonderlijke ledematen zijn verdeeld, is de warmteafvoer uniformer, waardoor hogere vermogensdichtheden mogelijk zijn zonder de thermische limieten te overschrijden. Typische toepassingen zijn onder meer step-uptransformatoren in duurzame energieparken, industriële distributietransformatoren met een vermogen van 500 kVA tot 50 MVA, en tractietransformatoren voor spoorwegsystemen. Vergeleken met shell-type alternatieven, core-type transformatorkernen demonstreren een superieur kortsluitvastheidsvermogen dankzij de symmetrische fluxverdeling, die de mechanische belasting op de wikkelingen tijdens foutomstandigheden minimaliseert.

Ons uitgebreide assortiment van transformatorkernen omvat zowel standaard als aangepaste kerntypegeometrieën, met lamineerdiktes variërend van 0,23 mm tot 0,35 mm om verliesprestaties en produceerbaarheid in evenwicht te brengen. Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft zijn productielijn van het kerntype verfijnd om stapelfactoren van meer dan 97% te bereiken, waardoor de effectieve magnetische doorsnede nauw aansluit bij de theoretische ontwerpwaarden. Met meer dan 46 professionele technische talenten in dienst, past het bedrijf geavanceerde laserschrijftechnieken toe om verliezen door domeinverfijning te verminderen, waarbij kernen worden geleverd die consequent voldoen aan de IEC- en IEEE-normen, of deze zelfs overtreffen.

Belangrijkste specificaties voor kerntypeontwerpen

• Typisch vermogensbereik: 500 kVA – 50 MVA
• Fluxdichtheid: 1,5 – 1,7 T (CRGO-materiaal)
• Vermindering van nullastverlies: 15-20% lager dan conventionele warmgewalste kernen
• Koelmethode: natuurlijke olie/lucht of geforceerde oliecirculatie
• Bij voorkeur: Distributienetwerken, offshore windparken, zware industrie

2. Transformatorkernen van het shell-type: maximale fluxbeheersing

In tegenstelling tot de lay-out van het kerntype, shell-type transformatorkernen omring de wikkelingen aan alle kanten met magnetisch materiaal, waardoor de spoelen effectief worden "omsloten" binnen het ijzeren circuit. Deze configuratie heeft een centrale tak die de hoofdstroom draagt, met twee retourpaden (buitenste ledematen) die een uitzonderlijk lage weerstand bieden. Het primaire doel blijft identiek: het geleiden en concentreren van de magnetische flux, maar de schaalvormige geometrie zorgt voor een aanzienlijk lagere lekreactantie en betere spanningsregeling onder zware belasting. Deze transformatorkernen worden vooral gewaardeerd in toepassingen met hoge stroomsterkte en lage spanning, zoals oventransformatoren, gelijkrichtertransformatoren voor elektrolyse-installaties en grootschalige UPS-systemen.

De structurele integriteit van schaalvormige ontwerpen zorgt voor een grotere mechanische sterkte, waardoor ze geschikt zijn voor installaties waar kortsluitkrachten extreem zijn. Bovendien wordt, omdat de flux zich symmetrisch verdeelt tussen de twee buitenste ledematen, de netto magnetische onbalans geminimaliseerd, waardoor hoorbare ruis en zwerfverliezen in aangrenzende metalen constructies worden verminderd. Deze prestaties gaan echter ten koste van een hoger materiaalverbruik en een complexere stapeling van lamineringen, waardoor de totale productiekosten stijgen. Voor bedrijfskritische toepassingen waarbij betrouwbaarheid en spanningsstabiliteit voorop staan, shell-type transformatorkernen blijven de voorkeurskeuze, ondanks de hogere investeringen vooraf.

Jiangsu Jingtianxia Electric Technology Co., Ltd. pakt deze productie-uitdagingen aan via zijn eigen geautomatiseerde stapelapparatuur en precisiesnijsystemen. De schaalvormige kernproductie van het bedrijf maakt gebruik van getrapte verbindingen en verstekhoeken om de weerstand van de verbindingen te verminderen, waardoor kernverliezen worden bereikt die 8-12% lager zijn dan bij conventionele stomp-overlappingsconstructies. Door intelligente werkplaatsopslagsystemen te integreren met realtime kwaliteitsmonitoring, zorgt Jiangsu Jingtianxia ervoor dat elke kern van het shell-type de fabriek verlaat met consistente permeabiliteit en mechanische tolerantie, waardoor wereldwijde klanten worden ondersteund in industrieën variërend van het smelten van aluminium tot back-upstroom voor datacenters.

Onderscheidende kenmerken van kernen van het shell-type

1. Superieure kortsluitsterkte dankzij volledig gesloten wikkelondersteuning
2. Lagere lekreactantie (doorgaans 5–8% vergeleken met 10–15% voor kerntype)
3. Verminderde magnetische strooivelden, waardoor een kleinere afstand tussen de fasen mogelijk is
4. Hogere materiaalkosten maar langere levensduur in zware werkomgevingen
5. Algemeen gespecificeerd voor elektrochemische processen en zware tractieaandrijvingen

3. Amorfe metalen transformatorkernen: de efficiëntiegrens van de volgende generatie

Amorfe metaallegeringen, vaak metallisch glas genoemd, vertegenwoordigen een paradigmaverschuiving in de magnetische materiaaltechniek. In tegenstelling tot conventionele kristallijne siliciumstaalsoorten zijn deze transformatorkernen worden geproduceerd door snelle stolling (afschrikken) vanuit de gesmolten toestand, resulterend in een niet-kristallijne atomaire structuur die een extreem lage coërciviteit vertoont en vrijwel geen magnetostrictie. Het primaire doel van het gebruik van amorf metaal voor transformatorkernen is om de nullastverliezen drastisch te verminderen – doorgaans met 60-70% vergeleken met premium CRGO-staalsoorten – met behoud van vergelijkbare fluxdichtheidsniveaus (rond 1,35-1,45 T). Dit maakt amorfe kernen uitzonderlijk aantrekkelijk voor distributietransformatoren die gedurende langere perioden onder lichte belasting werken, zoals in residentiële netwerken en elektrificatieprojecten op het platteland.

Vanuit productieperspectief biedt amorf metaal unieke uitdagingen: het materiaal is extreem dun (ongeveer 0,025 mm) en notoir bros, waardoor gespecialiseerde snij- en stapelapparatuur nodig is om microbreuken te voorkomen die de magnetische prestaties aantasten. Bovendien is de verzadigingsfluxdichtheid lager dan bij CRGO, waardoor grotere kerndoorsneden nodig zijn voor hetzelfde vermogen. Ondanks deze nadelen wegen de besparingen op de levenscycluskosten door verminderde energieverliezen vaak op tegen de initiële premie, vooral in regio's met hoge elektriciteitstarieven of strenge eisen voor koolstofreductie. Geavanceerd transformatorkernen gemaakt van amorfe legeringen worden steeds vaker gespecificeerd voor groene bouwprojecten, oplaadpunten voor elektrische voertuigen en slimme microgrids waar elk wattuur telt.

Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft speciale verwerkingslijnen ontwikkeld voor amorfe metalen kernen, waarbij gebruik wordt gemaakt van schuif- en gloeiprotocollen met lage spanning die de unieke magnetische eigenschappen van het materiaal behouden. Het technische team van het bedrijf, bestaande uit meer dan 46 R&D-specialisten, werkt samen met materiaalwetenschappers om de kerngeometrie te optimaliseren voor minimaal gewrichtsverlies, waarbij een rendement bij volledige belasting van meer dan 99,2% wordt bereikt in prototype-eenheden. Door amorfe kerntechnologie te combineren met intelligente dwarssnijmachines en geautomatiseerde logistiek, biedt Jiangsu Jingtianxia een kant-en-klare oplossing die een hoog efficiënt ontwerp overbrugt met productie op industriële schaal, waarmee klanten worden bediend die zowel milieuverantwoordelijkheid als operationele uitmuntendheid eisen.

Toepassingsvoordelen van amorfe kernen

• Vermindering van nullastverlies: tot 70% vergeleken met conventionele CRGO
• Ideaal voor cyclische belastingsprofielen (bijv. nachtelijke stand-by, intermitterend bedrijf)
• Lagere bedrijfstemperatuur door verminderde warmteontwikkeling
• Verlengde levensduur van de transformator (verminderde thermische veroudering van de isolatie)
• De voorkeur van nutsbedrijven die CO2-neutrale doelstellingen nastreven

Vergelijkende prestatiematrix

4. Step-Lap en verstekverbindingskernen: precisietechniek voor verliesminimalisatie

Naast de macroscopische classificatie van kernvormen en materialen speelt de interne gewrichtsgeometrie een beslissende rol bij het bepalen van de algehele kernprestaties. Step-lap-verbindingen, ook bekend als verspringende of interleaved-verbindingen, rangschikken opeenvolgende lamineringslagen met offset-overlappingen, waardoor de weerstand tegen luchtspleten effectief over meerdere interfaces wordt verdeeld. Deze techniek vermindert de plaatselijke fluxverzadiging die optreedt bij conventionele stootverbindingen, waardoor zowel nullastverliezen als de magnetiseringsstroom worden verlaagd. Verstekverbindingen daarentegen maken gebruik van nauwkeurig gehoekte sneden (meestal 45 graden) op de hoekkruisingen van het juk en de ledematen, waardoor de rolrichting van het korrelgeoriënteerde staal wordt uitgelijnd met het fluxpad om de weerstand bij elke bocht te minimaliseren. Geavanceerd transformatorkernen integreer zowel step-lap- als verstekkenmerken om verliesreducties van 10-15% te bereiken ten opzichte van eenvoudige butt-lap-assemblages.

De voor deze verbindingstypes vereiste productieprecisie vereist hoogwaardige dwarssnijmachines met CNC-gestuurde mespositionering en realtime diktemeting. Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft zwaar geïnvesteerd in geautomatiseerde kernstapelapparatuur die de uitlijning op micronniveau over honderden lamineerlagen handhaaft, waardoor een consistente luchtspleetverdeling en herhaalbare elektromagnetische prestaties worden gegarandeerd. De step-lap-kernen van het bedrijf worden op grote schaal ingezet in hoogefficiënte distributietransformatoren die worden geleverd aan Europese en Noord-Amerikaanse nutsbedrijven, waar strikte regels voor ecologisch ontwerp maximale verlieslimieten voorschrijven. Door verstekhoeken te combineren met geautomatiseerd stapelen, bereikt Jiangsu Jingtianxia een stapelfactor van 97,5% voor CRGO-kernen, wat zich vertaalt in tastbare energiebesparingen gedurende de levensduur van de transformator van 30 jaar.

Bovendien volgt het intelligente magazijnsysteem van het bedrijf elke lamineerbatch door de gehele productieketen heen – van het snijden en snijden tot het gloeien en de eindinspectie – waardoor volledige traceerbaarheid en naleving van klantspecifieke kwaliteitsplannen wordt gegarandeerd. Deze verticale integratie, ondersteund door geautomatiseerde logistieke productielijnen, stelt Jiangsu Jingtianxia in staat snelle prototyping en korte doorlooptijden aan te bieden voor aangepaste kerngeometrieën, een cruciaal voordeel voor projecten met strakke bouwschema's.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste verschil tussen transformatorkernen van het kerntype en het schaaltype?

Het belangrijkste onderscheid ligt in de opstelling van wikkeling naar kern. In kerntype transformatorkernen Omringen de wikkelingen de magnetische ledematen, terwijl bij ontwerpen van het schaaltype het magnetische circuit de wikkelingen aan meerdere zijden omringt. Het kerntype biedt betere koeling en lagere kosten, terwijl het shell-type een lagere lekreactantie en superieure kortsluitsterkte biedt voor toepassingen met hoge stroomsterkte.

Vraag 2: Hoe verminderen amorfe metalen transformatorkernen energieverliezen in vergelijking met conventionele CRGO-kernen?

Amorfe legeringen missen een kristallijne korrelstructuur, die magnetische anisotropie vrijwel elimineert en hysteresisverliezen met 60-70% vermindert. Bovendien minimaliseert hun hogere elektrische weerstand (ongeveer drie keer die van CRGO) wervelstroomverliezen, waardoor ze de meest energie-efficiënte optie zijn voor distributietransformatoren met lage belastingsfactoren.

Vraag 3: Welke rol speelt Jiangsu Jingtianxia Electric Technology Co., Ltd. in de toeleveringsketen van de transformatorkern?

Jiangsu Jingtianxia is een verticaal geïntegreerde fabrikant die precisie ontwerpt, produceert en levert transformatorkernen in alle grote categorieën. Het bedrijf combineert meer dan 46 technische experts met geautomatiseerde stapel-, snij- en opslagsystemen om one-stop-oplossingen te bieden – van CRGO step-lap cores tot amorfe metalen assemblages – ondersteund door strenge kwaliteitscontrole en wereldwijde logistieke ondersteuning.

Vraag 4: Waarom is het gezamenlijke ontwerp (stap-lap of verstek) van cruciaal belang voor de prestaties van de transformatorkern?

Gewrichtsgeometrie heeft rechtstreeks invloed op de magnetische weerstand op de grensvlakken tussen juk en ledematen. Getrapte en verstekverbindingen verminderen plaatselijke verzadiging en fluxfranjes, waardoor de nullastverliezen en de magnetiseringsstroom met 10-15% worden verlaagd. Voor hoogrenderende transformatoren zijn deze ontwerpen met precisieverbindingen essentieel om te voldoen aan de strenge energieregelgeving en om kostenbesparingen op de lange termijn te realiseren.
