Hoe werkt een kernstapelsysteem?

Bij de productie van moderne elektrische apparatuur bepalen de precisie en efficiëntie van de productie van transformator- en motorkernen rechtstreeks de prestaties, betrouwbaarheid en kosteneffectiviteit van de eindproducten. In het hart van dit productieproces ligt de kernstapel- en assemblagelijnen , een geavanceerde integratie van mechanische handling, optische inspectie en geautomatiseerde controlesystemen. Dit artikel biedt een uitgebreide technische uitleg van hoe een kernstapelsysteem werkt, waarbij de kernprincipes, de belangrijkste apparatuurmodules en de cruciale rol die het speelt in grootschalige industriële productie worden opgesplitst.

1. Fundamentele principes van Core Stacking

A kernstapel- en assemblagelijnen systeem is ontworpen om individuele dunne platen elektrisch staal, algemeen bekend als lamineringen, om te zetten in een solide, dimensionaal nauwkeurige gelamineerde kern. De fundamentele uitdaging is dat elk laminaat in een precieze volgorde en oriëntatie moet worden gestapeld om wervelstroomverliezen te minimaliseren en de uniformiteit van de magnetische flux te garanderen. Het systeem begint meestal met a kernstapel- en assemblagelijnen invoereenheid die voorgesneden of gesneden lamellen ontvangt van een dwarssnijmachine. Deze lamineringen worden vervolgens naar een stapelstation getransporteerd waar robotarmen of servoaangedreven pick-and-place-eenheden elk vel verwerken.

De werkcyclus van een typisch systeem kan worden opgesplitst in vier opeenvolgende fasen: invoer, oriëntatiedetectie, stapelen en consolidatie. Tijdens de aanvoerfase worden de lamellen verenkeld en uitgelijnd met behulp van trilfeeders of transportbanden. In de oriëntatiedetectiefase identificeren optische sensoren of machine vision-camera's de braamzijde, kerfposities en eventuele oppervlaktedefecten. De stapelfase omvat het nauwkeurig plaatsen van elk laminaat op een groeiende stapel, waarbij vaak gebruik wordt gemaakt van vacuümgrijpers om krassen op het materiaal te voorkomen. Ten slotte wordt in de consolidatiefase gebruik gemaakt van lassen, in elkaar grijpen of lijmen om de stapel tot één stijve eenheid te bevestigen. Deze hele workflow wordt georkestreerd door een programmeerbare logische controller (PLC) die alle bewegende delen synchroniseert met nauwkeurigheid op micronniveau.

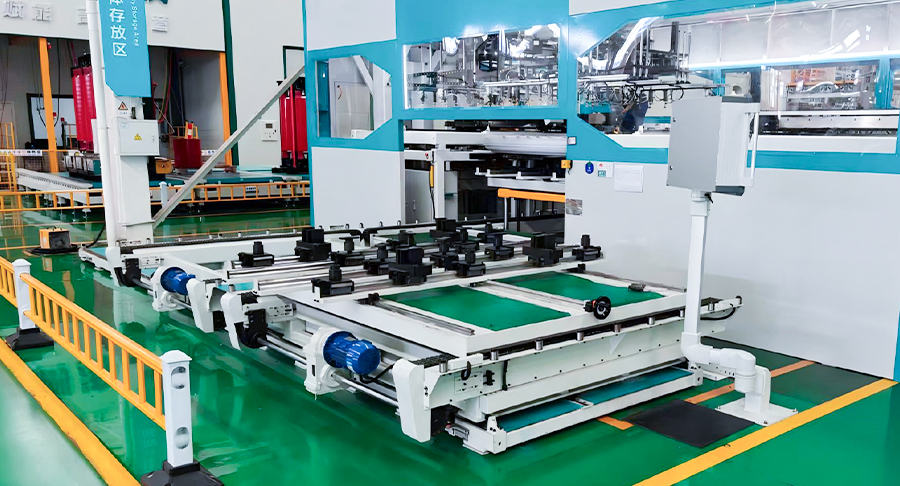

2. Kernapparatuurmodules en hun functies

Om te begrijpen hoe een kernstapelsysteem werkt , is het essentieel om de belangrijkste modules ervan te onderzoeken. Elke module draagt ​​een specifieke functie bij, en hun naadloze integratie bepaalt de algehele systeemprestaties. Hieronder vindt u een overzicht van de vier primaire modules die u in modern kunt vinden kernstapel- en assemblagelijnen :

• Voedings- en verenkelingsmodule: Deze eenheid ontvangt bulklamineringen uit tijdschriften of transportbanden. Er wordt gebruik gemaakt van luchtblazers en mechanische scheiders om ervoor te zorgen dat slechts één laminaat tegelijk het stapelgebied binnenkomt. Hoge invoersnelheden kunnen oplopen tot 60 stuks per minuut, afhankelijk van de lamineringsdikte en -grootte.
• Module Visie en Inspectie: Deze module is uitgerust met camera's met hoge resolutie en achtergrondverlichting en controleert elke laminering op maattoleranties, braamhoogte en vlakheid van het oppervlak. Elke laminering die de inspectie niet doorstaat, wordt automatisch afgewezen in een aparte bak, waardoor wordt voorkomen dat defecten zich voortplanten naar de uiteindelijke kern.
• Stapel- en positioneringsmodule: Dit is de kern van het systeem. Een servogestuurde portaal- of SCARA-robot pakt elk geïnspecteerd laminaat op en plaatst het op een stapelopstelling. Het armatuur bevat vaak geleidepennen die passen in de gaten in de lamellen, waardoor een rotatie-uitlijning wordt gegarandeerd. Voor transformatorkernen met meerdere poten kan het systeem elke poot afzonderlijk stapelen voordat deze met elkaar wordt verbonden.
• Consolidatie- en uitwerpmodule: Zodra de beoogde stapelhoogte (gemeten door het aantal lagen of een optische hoogtesensor) is bereikt, past de module een van de drie consolidatiemethoden toe: TIG-lassen op meerdere punten, mechanische vergrendeling met behulp van stempels, of lijmuitharding met UV of thermische binding. De afgewerkte kern wordt vervolgens op een uitgaande transportband uitgeworpen voor verdere verwerking of verpakking.

De coördinatie tussen deze modules is van cruciaal belang. Als de vision-module bijvoorbeeld een verkeerd uitgelijnde laminering detecteert, moet de stapelmodule zijn plaatsingstraject in realtime aanpassen. Toonaangevende fabrikanten zoals Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. hebben propriëtaire software-algoritmen ontwikkeld die een dergelijke adaptieve controle mogelijk maken, waardoor hun kernstapel- en assemblagelijnen bijzonder robuust voor productieomgevingen met een hoge mix en een laag volume.

3. Classificatie van kernstapelsystemen

Gebaseerd op de configuratie en toepassing, kernstapel- en assemblagelijnen kan worden onderverdeeld in drie grote categorieën. Elke categorie voldoet aan verschillende productievereisten, van snelle massaproductie tot flexibele prototyping. De volgende subsecties bieden een diepgaande analyse van elk type.

3.1 Inline geïntegreerde stapelsystemen

In-line geïntegreerde systemen zijn rechtstreeks verbonden met de stroomopwaartse snij- of dwarssnijlijn. Zodra de lamellen worden gesneden, worden deze onmiddellijk en zonder tussenopslag in de stapeleenheid ingevoerd. Dit ontwerp minimaliseert de materiaalhantering en vermindert het risico op randbeschadiging. Het bepalende kenmerk van inline-systemen is hun synchronisatiesnelheid: ze werken met dezelfde cyclussnelheid als de snijmachine, doorgaans tussen 40 en 80 slagen per minuut. Hun technische kenmerken omvatten het stapelen met twee koppen voor gelijktijdige plaatsing van twee lamellen, real-time diktemonitoring met behulp van lasersensoren en automatische gereedschapswisseling voor verschillende kernbreedtes.

Typische toepassingen voor in-line systemen zijn de grootschalige productie van distributietransformatorkernen en motorstators voor elektrische voertuigen, waarbij consistente kwaliteit en hoge doorvoer voorop staan. Het belangrijkste voordeel ten opzichte van offline systemen is de eliminatie van bufferopslag, waardoor vloeroppervlak wordt bespaard en de voorraad onderhanden werk wordt verminderd. Bovendien kunnen inline-systemen snijfouten onmiddellijk detecteren, waardoor directe feedback naar de maaieenheid mogelijk is. Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. biedt in-line oplossingen die intelligente interfaces voor werkplaatsmagazijn bevatten, waardoor naadloze gegevensuitwisseling met ERP-systemen (Enterprise Resource Planning) mogelijk wordt. Deze integratie zorgt ervoor dat elke batch kernen traceerbaar is, van grondstof tot eindproduct.

3.2 Offline zelfstandige stapelsystemen

Offline standalone systemen werken onafhankelijk van het snijproces. Lamineringen worden eerst gesneden, in magazijnen gestapeld en vervolgens naar het stapelstation getransporteerd. Door deze ontkoppeling kunnen productieplanners de snijlijn met maximale efficiëntie laten draaien, terwijl de stapellijn verschillende kerntypen parallel verwerkt. De offline aanpak is met name geschikt voor werkplaatsomgevingen waar de ordergrootte klein is, maar aanzienlijk varieert qua kerngeometrie. Een cruciaal onderdeel van offline systemen is de automatische magazijnwisselaar, die maximaal twaalf verschillende lamineringstypes kan bevatten en binnen enkele minuten hiertussen kan schakelen.

Technologisch gezien bevatten offline systemen vaak geavanceerdere vision-systemen, omdat lamineringen uren of dagen bewaard kunnen zijn geweest, waarbij zich stof heeft opgehoopt of kleine oxidatie heeft plaatsgevonden. De vision-module in offline-systemen omvat daarom extra reinigingsborstels en statische eliminators. De consolidatiemethoden zijn vergelijkbaar met in-line systemen, maar offline systemen maken vaak gebruik van lijmverbindingen in plaats van lassen, omdat lijm een ​​betere spanningsverdeling mogelijk maakt in kernen met complexe step-lap-geometrieën. Voor fabrikanten die willen upgraden van handmatig stapelen, bieden offline stand-alone systemen een lagere initiële investering en eenvoudiger integratie met bestaande materiaalbehandelingsapparatuur. Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. biedt modulaire offline platforms die kunnen worden geconfigureerd met single-stack of dual-stack-werking, waardoor klanten de flexibiliteit hebben om de productie op te schalen naarmate de vraag groeit.

3.3 Roterende torenstapelsystemen

Roterende torentjesystemen vertegenwoordigen de nieuwste vooruitgang op het gebied van kernstapel- en assemblagelijnen technologie. In plaats van een enkele stationaire stapelarmatuur maken deze systemen gebruik van een roterende toren die meerdere stapelpallets vasthoudt. Terwijl één pallet wordt gevuld met laminaat, ondergaat een andere pallet consolidatie en uitwerpen, en wordt een derde pallet gereedgemaakt voor de volgende batch. Deze parallelle verwerking vermindert de inactieve tijd dramatisch en verhoogt de totale doorvoer tot wel 40% in vergelijking met ontwerpen met één station.

Het torentjemechanisme wordt aangedreven door een direct aangedreven koppelmotor die zorgt voor een uitzonderlijk soepele rotatie en nauwkeurige hoekpositionering. Elke pallet is voorzien van een eigen set geleidepennen en klemmechanismen, waardoor het systeem zonder handmatige tussenkomst kan wisselen tussen verschillende kernformaten. Roterende turretsystemen zijn ideaal voor de productie van gestandaardiseerde kernen in grote volumes, zoals die worden gebruikt in kleine distributietransformatoren en inductoren. Hun compacte voetafdruk maakt ze ook aantrekkelijk voor fabrieken met een beperkt vloeroppervlak. Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. heeft met succes roterende revolversystemen ingezet op verschillende locaties van klanten, waarbij defectpercentages van minder dan 0,2% en een algehele apparatuureffectiviteit (OEE) van meer dan 85% zijn bereikt.

Om de operationele stappen voor alle drie de systeemtypen samen te vatten, schetst de volgende geordende lijst de algemene procedure voor een typische stapelcyclus:

1. Materiaalbelasting: Lamineringen worden in het invoermagazijn geladen of rechtstreeks vanaf de snijlijn aangevoerd.
2. Singulatie en oriëntatie: Elke laminering wordt gescheiden, uitgelijnd en de braamzijde wordt via vision gedetecteerd.
3. Plaatsing: De robot of portaal pakt het laminaat op en plaatst het met nauwkeurigheid op micronniveau op de stapelpallet.
4. Lagentelling en hoogteverificatie: Het systeem telt elke laag en controleert de groeiende stapelhoogte ten opzichte van het doel.
5. Consolidatie: Zodra het doel is bereikt, last, vergrendelt of verbindt het systeem de stapel tot een massieve kern.
6. Uitwerpen en transporteren: De afgewerkte kern wordt op een transportband uitgeworpen voor verdere verwerking of verpakking.

4. Integratie met Smart Manufacturing

Modern kernstapel- en assemblagelijnen zijn niet langer geïsoleerde machines; het zijn integrale knooppunten in het bredere ecosysteem van slimme fabrieken. Via het Industrial Internet of Things (IIoT) verzenden deze systemen voortdurend gegevens over cyclustijden, defectpercentages en slijtage van verbruiksartikelen naar een centraal Manufacturing Execution System (MES). Deze datagestuurde aanpak maakt voorspellend onderhoud mogelijk, waardoor ongeplande downtime met maar liefst 30% wordt verminderd. Bijvoorbeeld Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. heeft intelligente werkplaatsopslagsystemen en geautomatiseerde logistieke productielijnen geïntegreerd die rechtstreeks communiceren met hun stapelapparatuur, waardoor een volledig geautomatiseerde materiaalstroom ontstaat van ruwe stalen spoelen tot afgewerkte transformatorkernen.

Bovendien bevatten geavanceerde systemen nu zelflerende algoritmen die de stapelparameters aanpassen op basis van historische prestaties. Als een bepaalde lamineerbatch een grotere braamvariatie vertoont, kan het systeem de plaatsingssnelheid automatisch verlagen om de nauwkeurigheid te behouden. Dit niveau van aanpassingsvermogen is vooral waardevol in regio's met verschillende grondstofkwaliteiten. Door precisiemechanica te combineren met intelligente software, Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. blijft de grenzen verleggen van wat kernstapel- en assemblagelijnen kan bereiken door alles-in-één ondersteunende oplossingen te leveren die alles omvatten, van dwarssnijden van de kern tot eindmontage.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste verschil tussen inline en offline stapelsystemen?

Inline-systemen zijn rechtstreeks aangesloten op de snijlijn en werken met dezelfde snelheid, waardoor ze ideaal zijn voor continue productie van grote volumes. Offline systemen werken onafhankelijk, waardoor een grotere flexibiliteit mogelijk is bij het omgaan met verschillende kerngroottes en geometrieën, wat past bij werkplaatsen of omgevingen met een laag volume en een hoge mix.

Vraag 2: Hoe verbetert een roterend turretsysteem de productiviteit vergeleken met een systeem met één station?

Een roterend torensysteem maakt gebruik van meerdere pallets op een roterend mechanisme. Terwijl de ene pallet wordt gevuld, ondergaat een andere pallet consolidatie en wordt een derde uitgeworpen of klaargemaakt. Deze parallelle workflow elimineert de wachttijd tussen cycli, waardoor de totale doorvoer tot 40% toeneemt zonder dat dit ten koste gaat van de stapelnauwkeurigheid.

Vraag 3: Welke consolidatiemethoden worden vaak gebruikt in kernstapel- en assemblagelijnen, en welke is de beste?

De drie belangrijkste methoden zijn TIG-lassen, mechanische vergrendeling en lijmverbinding. Lassen biedt een hoge mechanische sterkte, het in elkaar grijpen is het snelst en vereist geen verbruiksartikelen, en lijmverbindingen zorgen voor betere magnetische prestaties door de interne spanning te verminderen. De beste keuze hangt af van de kerntoepassing: lassen voor grote vermogenstransformatoren, vergrendeling voor in serie geproduceerde motoren en lijm voor hoogefficiënte ontwerpen met getrapte verbindingen.

Vraag 4: Hoe garandeert Jiangsu Jingtianxia Electric Technology Co., Ltd. de kwaliteitscontrole van zijn stapelsystemen?

Jiangsu Jingtianxia integreert meertraps vision-inspectie, realtime diktemonitoring en geautomatiseerde afkeuring van defecte lamineringen. Hun systemen voeren ook productiegegevens in een MES-platform in, waardoor volledige traceerbaarheid en statistische procescontrole mogelijk zijn. Met meer dan 46 professionele technische talenten hanteert het bedrijf strenge testprotocollen voor elk systeem vóór de levering, waardoor consistente prestaties in de faciliteiten van de klant worden gegarandeerd.

Vraag 5: Kunnen kernstapelsystemen verschillende lamineermaterialen verwerken, zoals amorf staal of siliciumstaal?

Ja, moderne systemen zijn ontworpen met instelbare grijperdruk, variabele invoersnelheden en aanpasbare vision-algoritmen voor een breed scala aan materialen. Amorf staal, dat dunner en brosser is, vereist een zachtere behandeling en profiteert vaak van lijmverbindingen in plaats van lassen. Jiangsu Jingtianxia biedt configuraties op maat die passen bij specifieke materiaaleigenschappen.

Vraag 6: Wat is het typische rendement op de investering (ROI) voor het automatiseren van een handmatig kernstapelproces?

Hoewel de exacte ROI varieert per productievolume, zien de meeste fabrikanten de terugverdientijd binnen 18 tot 24 maanden. Automatisering verlaagt de arbeidskosten, elimineert menselijke fouten, verhoogt de doorvoer en verbetert de materiaalopbrengst. Bovendien maken geautomatiseerde systemen een 24/7 werking mogelijk, wat de ROI voor veelgevraagde productlijnen verder versnelt.
