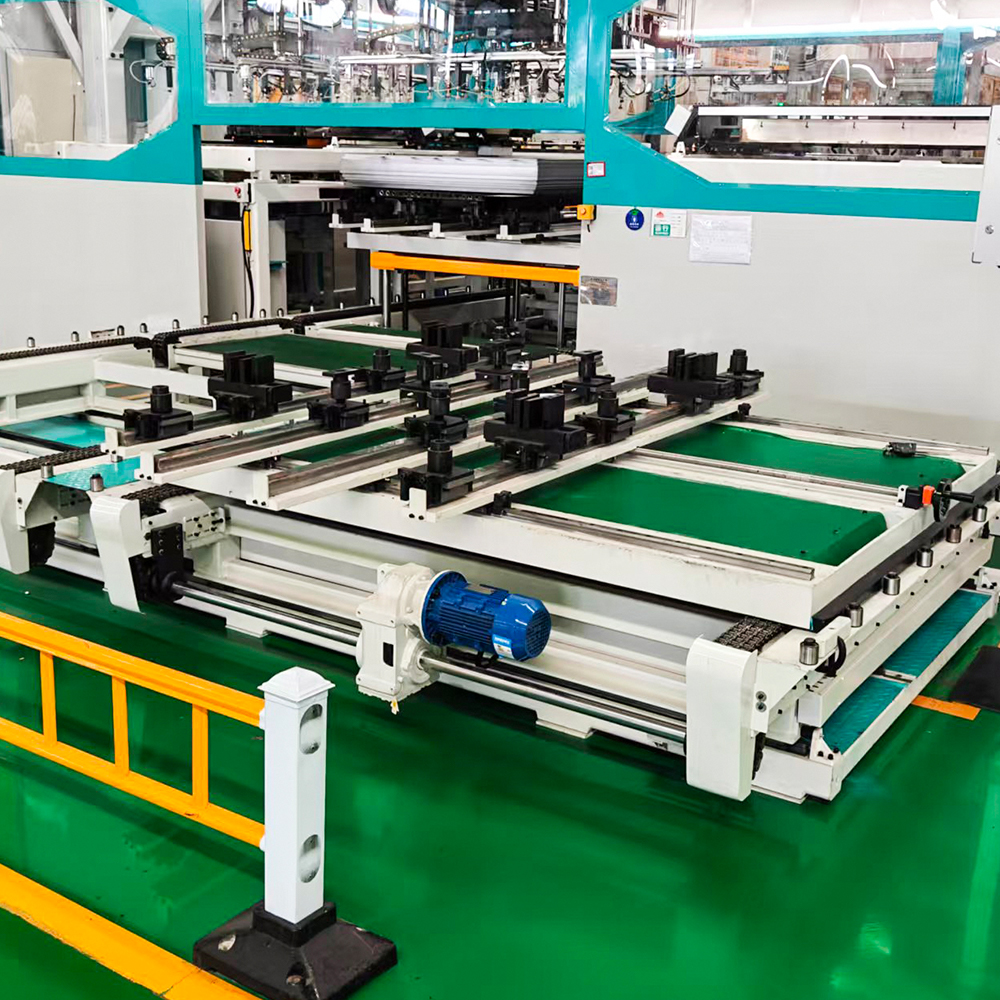

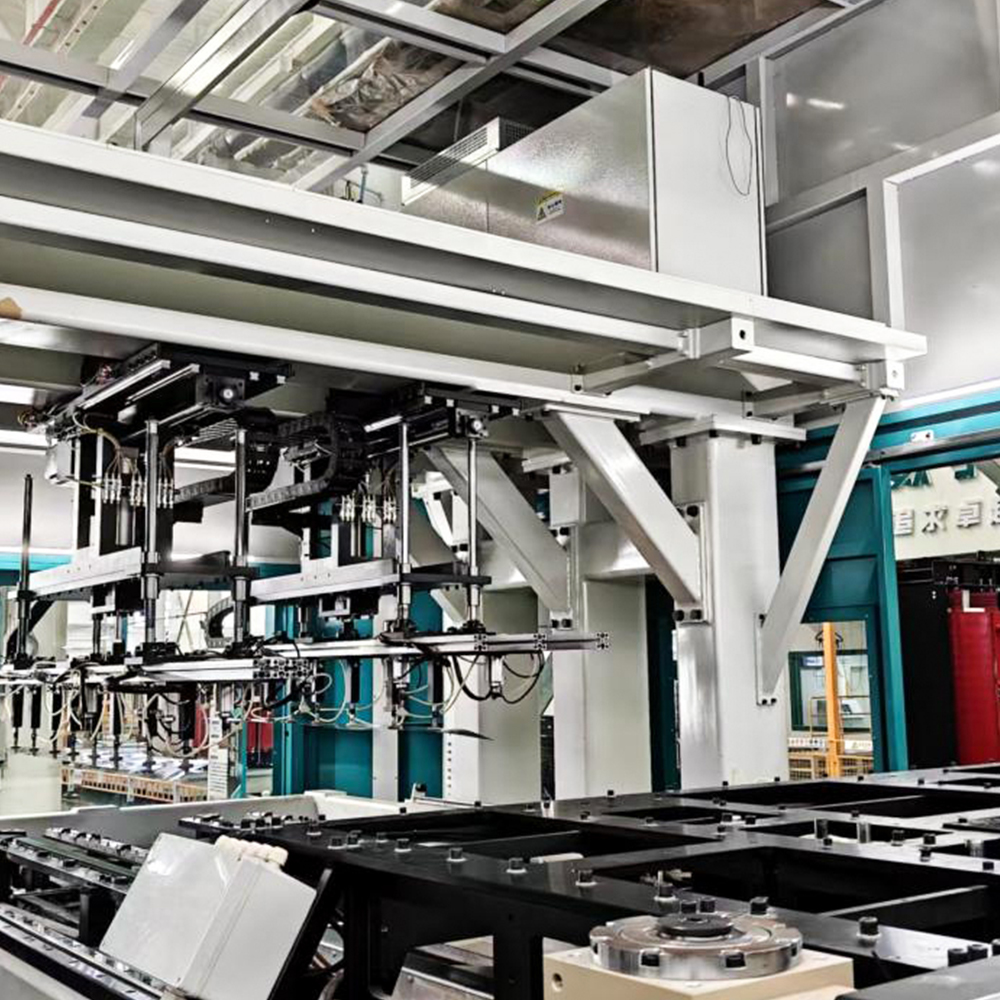

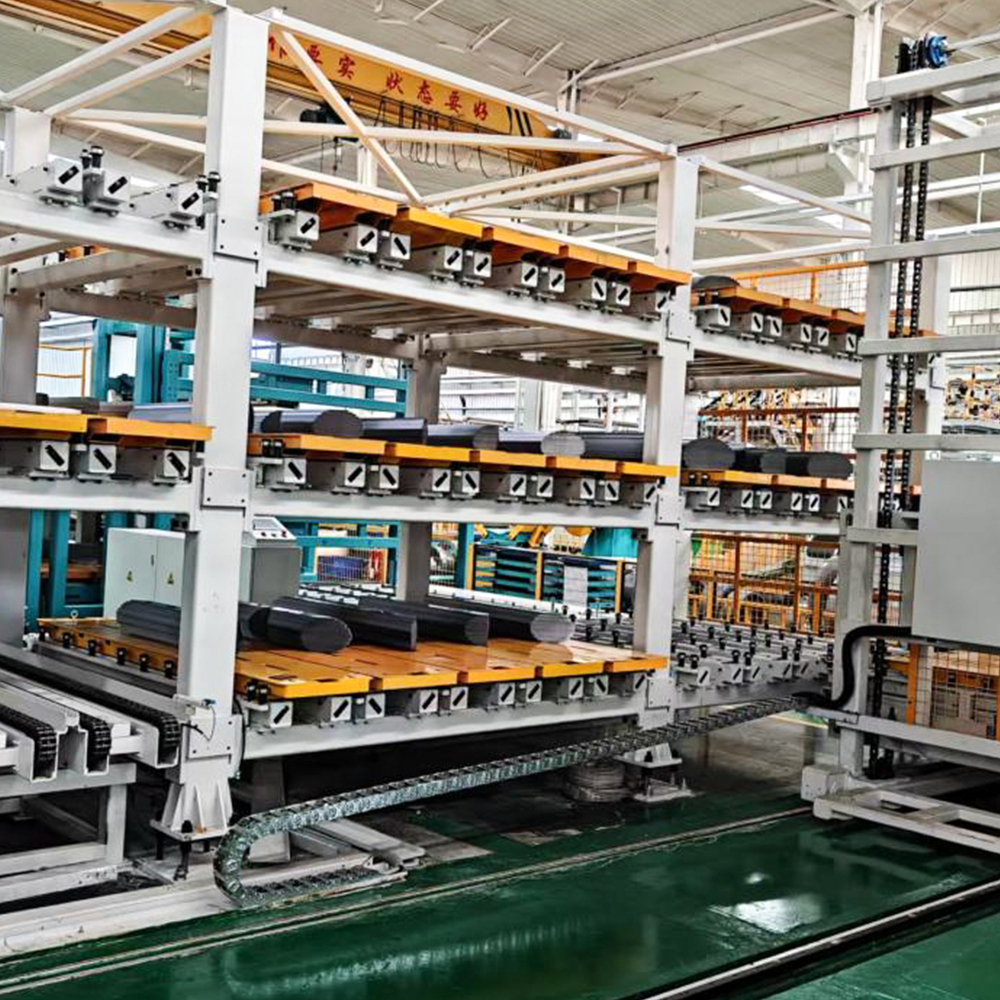

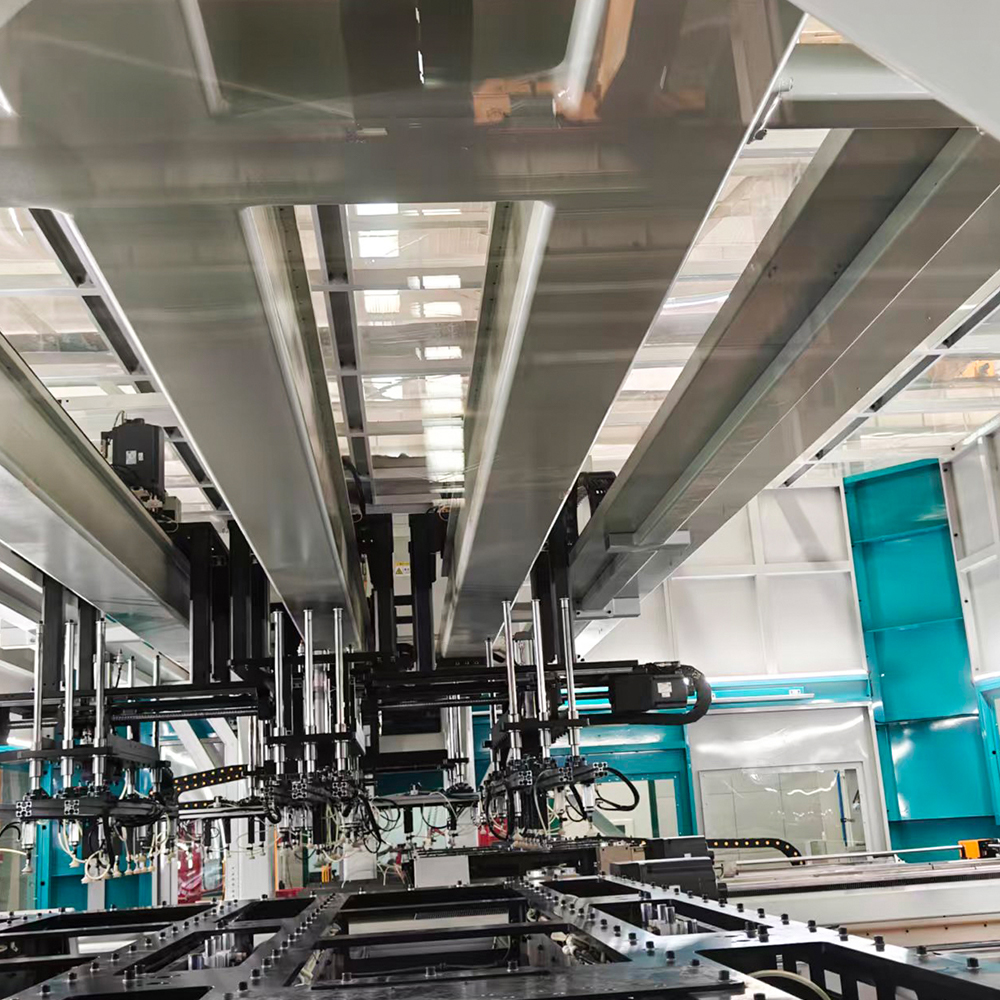

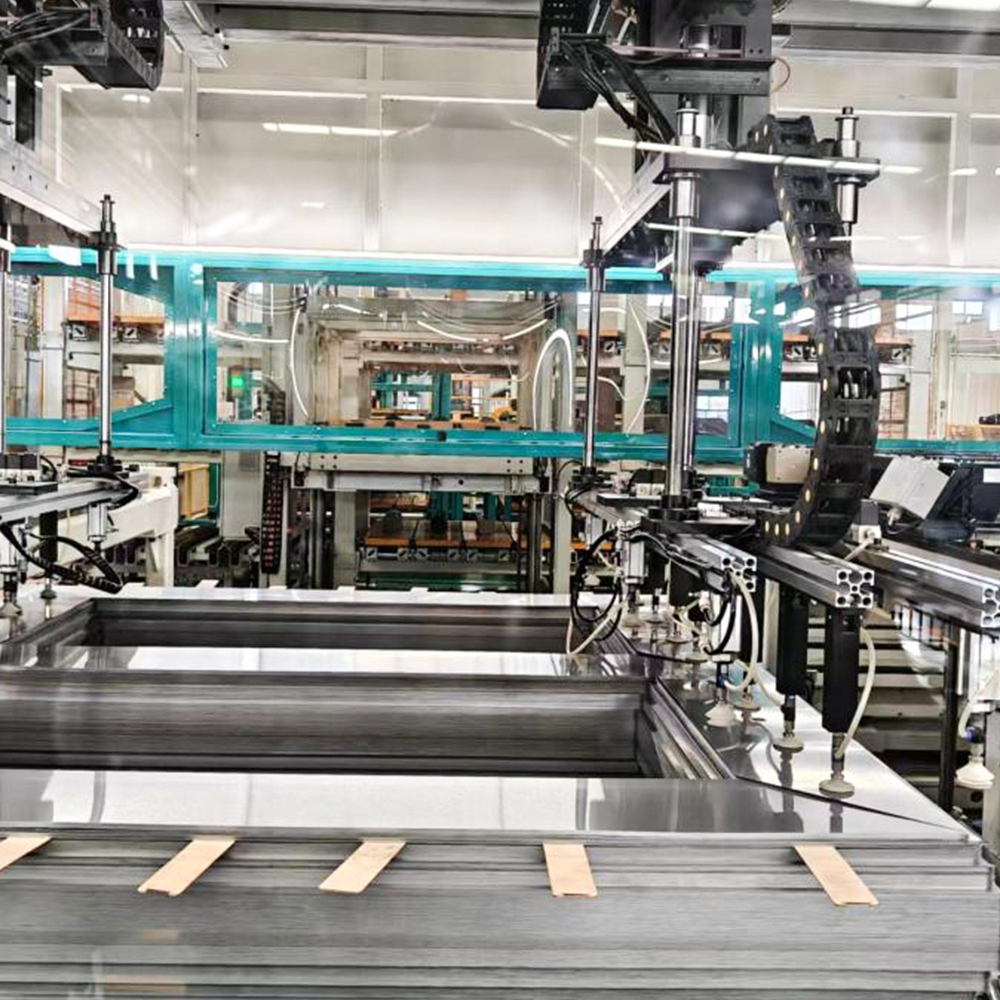

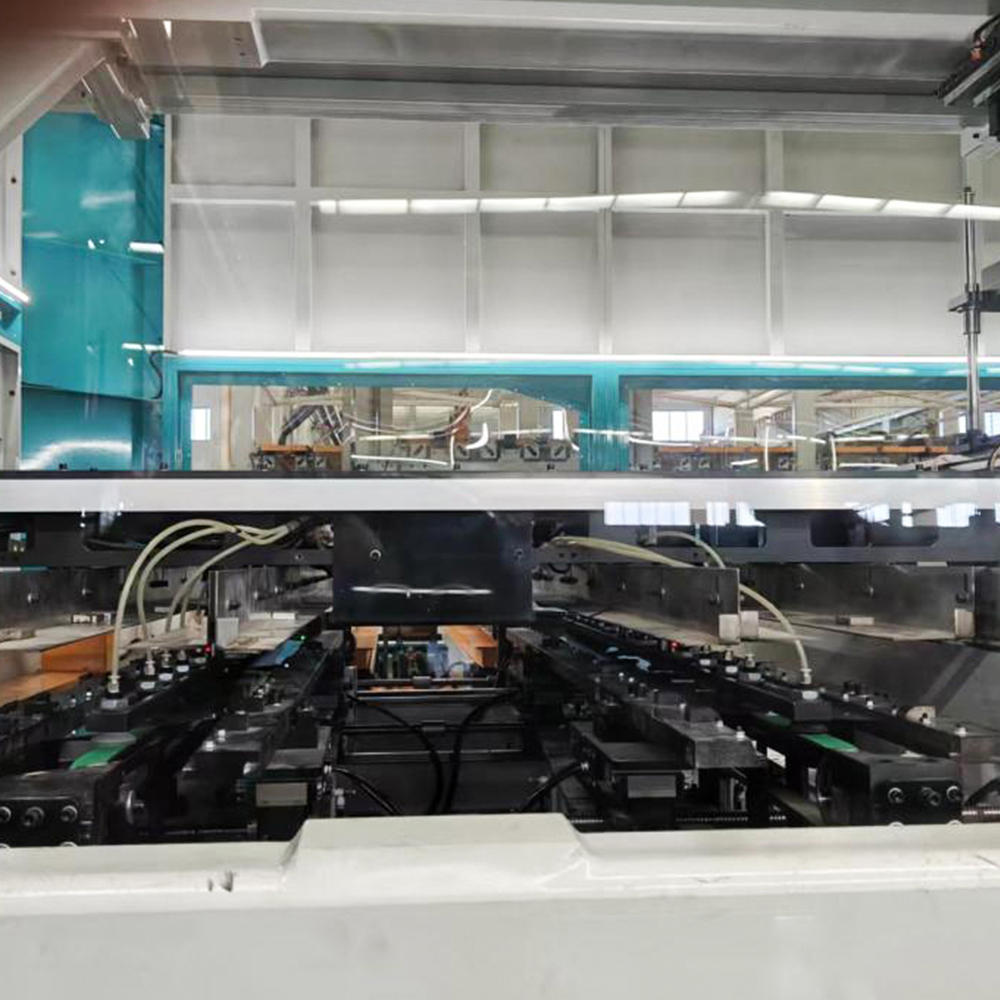

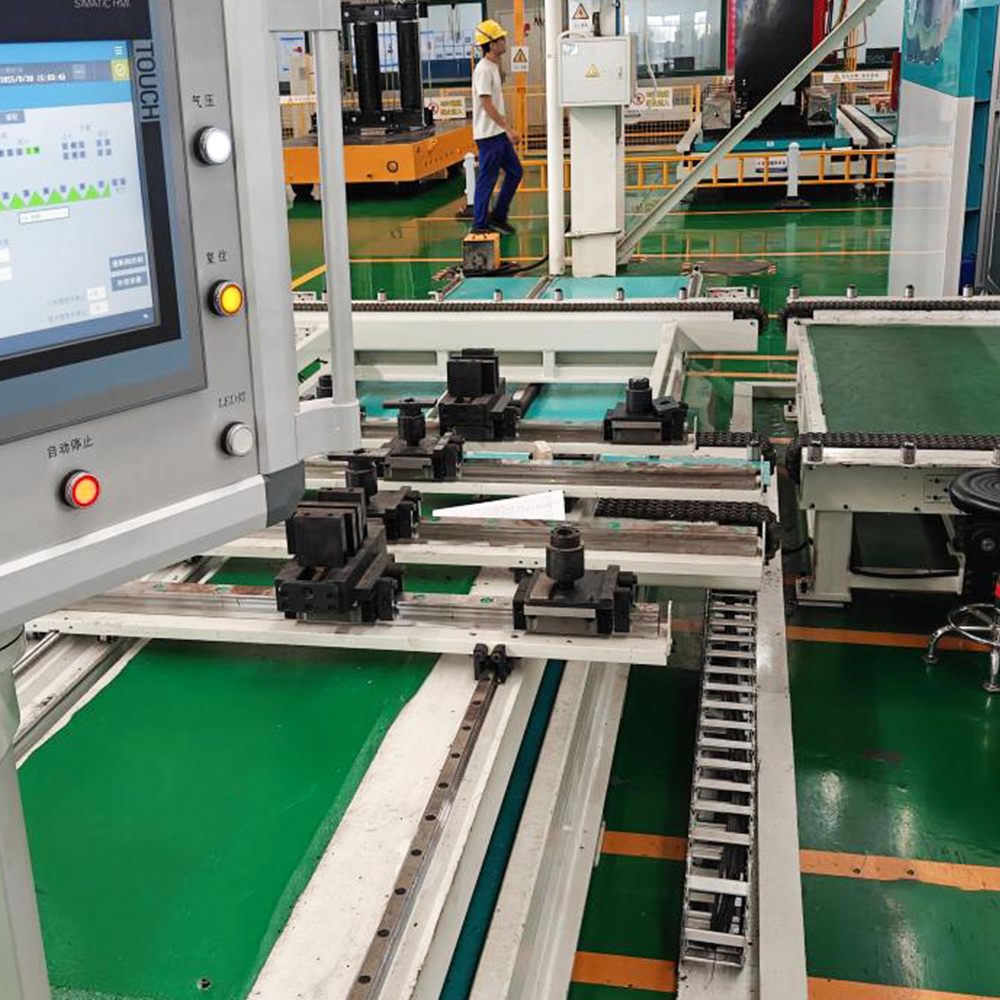

ZXD-440 Automatische in-line transformatorkernstapelproductielijn

Wat zijn de belangrijkste verschillen tussen een in-line stapelsysteem (zoals de ZXD-440) en een offline stapelsysteem?

Bij de moderne productie van transformatorkernen heeft de keuze tussen inline en offline stapelconfiguraties een fundamentele invloed op de productie-efficiëntie, arbeidsinzet, kwaliteitsconsistentie en benutting van de vloerruimte. Centraal in deze technologische evolutie staat de zxd-440 automatische in-line productielijn voor het stapelen van transformatorkernen , een systeem dat is ontworpen om traditionele knelpunten te elimineren door het knippen en stapelen te synchroniseren. Dit artikel biedt een rigoureuze, vergelijkende analyse van in-line versus offline stapelmethodologieën, gebaseerd op de specifieke ontwerpfilosofie van het zxd-440-systeem en de productiemogelijkheden van Jiangsu Jingtianxia Electric Technology Co., Ltd. We onderzoeken drie verschillende productgerichte subcategorieën: hogesnelheids-continue stapelmodules , nauwkeurige stapeleenheden met spleetcontrole , en intelligente data-geïntegreerde stapellijnen – om te illustreren hoe in-line technologie de kernassemblage opnieuw definieert.

1. Continue stapelmodules met hoge snelheid

Definitie en positionering: Hogesnelheids-continue stapelmodules vertegenwoordigen de belangrijkste operationele tak van de zxd-440 automatische in-line productielijn voor het stapelen van transformatorkernen . Deze modules zijn rechtstreeks gekoppeld aan de dwarsscheerlijn, waardoor gelijktijdig knippen en stapelen mogelijk is zonder tussentijdse handelingen. In tegenstelling tot offline systemen, waarbij gesneden laminaat op pallets wordt gestapeld, getransporteerd en vervolgens handmatig in stapelstations wordt ingevoerd, voert deze module het stapelen in realtime uit zodra de stroken de schaar verlaten.

Kernfuncties en technische kenmerken: De module werkt met snelheden die overeenkomen met de afschuifopbrengst, met servoaangedreven pick-and-place-koppen die elke laminering oriënteren volgens geprogrammeerde step-lap-patronen. Het elimineert de traditionele stappen van hijsen na knippen en handmatig stapelen, waardoor de cyclustijd met meer dan 40% wordt verkort in typische configuraties op de werkvloer. Ingebouwde sensoren bewaken de vlakheid van het lamineren en de braamhoogte van de randen, waardoor defecte stukken automatisch worden afgewezen voordat ze worden gestapeld.

Typische toepassingen: Deze module is ideaal voor distributietransformatorkernen met een hoog volume (tot 2.000 kVA) waarbij doorvoer de belangrijkste beperking is. Hij blinkt uit in fabrieken met twee of drie ploegendiensten, omdat de geautomatiseerde invoer de vermoeidheid van de machinist en het foutpercentage vermindert.

Differentiatie met offline stapelen: Offline stapelen vereist speciale verzamelplaatsen, handmatige kraanbediening en afzonderlijke stapelmallen. Elke overdracht brengt uitlijningsfouten en randschade met zich mee. Daarentegen is de zxd-440 automatische in-line productielijn voor het stapelen van transformatorkernen onderhoudt continue materiaalstroom , waarbij de precieze oriëntatie van de schaar behouden blijft en stappen voor opnieuw uitlijnen worden geëlimineerd.

Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft deze module geïntegreerd met eigen snelwisselgereedschap, waardoor een enkele in-line stapelsysteem om kernbreedtes van 40 mm tot 400 mm te verwerken zonder mechanische aanpassingen van meer dan 5 minuten. Deze flexibiliteit is zelden haalbaar in offline opstellingen, waarvoor vaak speciale armaturen per kerngrootte nodig zijn.

Belangrijkste specificaties – Hogesnelheidsmodule

• Maximale stapelsnelheid: tot 120 lamellen per minuut (afhankelijk van de dikte).
• Bereik lamineringsdikte: 0,18 mm – 0,35 mm (siliciumstaal).
• Nauwkeurigheid stap-overlapping: ±0,05 mm.
• Automatische braamdetectie met real-time uitwerppoort.
• Directe Ethernet/IP-connectiviteit voor bewaking op afstand.

2. Stapeleenheden met nauwkeurige tussenruimte

Definitie en positionering: De tweede kritische subcategorie binnen de zxd-440 automatische in-line productielijn voor het stapelen van transformatorkernen is de precisie-gap-control-eenheid. Terwijl offline stapelen afhankelijk is van de vaardigheid van de operator om uniforme luchtspleten tussen kernpakketten te handhaven, automatiseert dit apparaat de meting en aanpassing van de opening met behulp van lasertriangulatiesensoren en servo-actuators met gesloten lus.

Kernfuncties en technische kenmerken: Elke stapelcyclus meet de werkelijke opening op vijf referentiepunten over het kernbeen. Het apparaat compenseert dit vervolgens door de positie van het volgende laminaat nauwkeurig aan te passen of door een opvullaminaat te selecteren uit een speciale feeder. Deze functie pakt direct de nullastverliezen van de transformator aan, aangezien ongelijkmatige openingen een primaire oorzaak zijn van verhoogde magnetiseringsstroom. Het systeem slaat hiaathistogrammen per kernbatch op, waardoor statistische procescontrole mogelijk wordt.

Typische toepassingen: Deze eenheid is onmisbaar voor stroomtransformatorkernen (10 MVA en hoger) en voor gespecialiseerde tractietransformatoren waar de verliesboetes streng zijn. Het wordt ook gebruikt in kernen met verstekverbindingen die extreem nauwe toleranties (±0,02 mm) vereisen die handmatige offline-methoden niet consistent kunnen bereiken.

Differentiatie met offline stapelen: Offline stapelen is afhankelijk van voelermaten en het oordeel van de machinist, waardoor er variatie ontstaat tussen diensten en machinisten. Bovendien kunnen offline systemen de gaten niet dynamisch aanpassen nadat de kern is gemonteerd; elke correctie vereist gedeeltelijke demontage. De in-line stapelbenadering met het zxd-440-platform zorgt daarvoor gegevens over de tussenruimte worden per laminering bijgehouden , en corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft deze eenheid in meer dan 200 installaties gevalideerd, wat een gemiddelde vermindering van 8-12% in kernverliezen aantoont in vergelijking met offline handmatig stapelen voor dezelfde staalsoort. Het R&D-team van het bedrijf (46 technische professionals) heeft eigen algoritmen voor gap-control ontwikkeld die nu in de standaard zijn geïntegreerd automatische in-line stapellijn softwarepakket.

Functionele vergelijking – Gap Control-methoden

3. Intelligente data-geïntegreerde stapellijnen

Definitie en positionering: De derde pijler van de zxd-440 automatische in-line productielijn voor het stapelen van transformatorkernen is de intelligente data-integratielaag, die de stapellijn transformeert van een op zichzelf staande machine in een knooppunt binnen het digitale productie-ecosysteem van de fabriek. Offline stapelen werkt daarentegen als een geïsoleerd werkstation met minimale digitale feedback.

Kernfuncties en technische kenmerken: Dit systeem verzamelt realtime gegevens van schuifsensoren, stapelservo's, gap-control-eenheden en vision-inspectiecamera's. Het verzamelt belangrijke prestatie-indicatoren (KPI's), zoals de algehele effectiviteit van de apparatuur (OEE), het stapelrendement, de gemiddelde tijd tussen assists (MTBA) en de voorspelling van kernverlies op basis van gemeten hiaten. Het systeem kan ook worden gekoppeld aan magazijnbeheersystemen om automatisch staalrollen aan te vragen op basis van de verbruikte tonnage.

Typische toepassingen: Deze intelligente lijn wordt ingezet in slimme fabrieken die Industrie 4.0-certificering nastreven, maar ook in faciliteiten voor meerdere producten waar de omschakelingsfrequentie hoog is. Het maakt voorspellend onderhoud mogelijk door servomotorstromen en trillingspatronen te volgen, waardoor operators worden gewaarschuwd voordat ongeplande stilstand optreedt.

Differentiatie met offline stapelen: Offlinesystemen genereren weinig tot geen digitale gegevens; kwaliteitscontroles worden vaak uitgevoerd nadat het stapelen is voltooid, wat leidt tot vertraagde detectie van problemen. De in-line intelligent systeem biedt echter gesloten-lus kwaliteitscontrole – als er een afwijking wordt gedetecteerd, kan de lijn pauzeren en automatisch corrigeren, of de kern markeren voor herbewerking voordat deze het station verlaat. Deze mogelijkheid is vooral waardevol voor toepassingen met hoge betrouwbaarheid, zoals scheepstransformatoren en step-up-units voor windturbines.

Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft deze intelligentie in iedereen geïntegreerd zxd-440 in-line stapeloplossing geleverd sinds 2024, waarbij gebruik wordt gemaakt van het interne softwareteam om dashboards aan te passen voor het Enterprise Resource Planning (ERP)-systeem van elke klant. De geïntegreerde aanpak van het bedrijf: dekking transformatorkernen, intelligente kernstapelapparatuur, kerndwarssnijmachines, intelligente opslag en geautomatiseerde logistiek —zorgt ervoor dat de data-geïntegreerde stapellijn naadloos communiceert met upstream- en downstream-apparatuur.

1. Realtime OEE-tracking – stilstand, snelheidsverlies en kwaliteitsverlies worden weergegeven op de HMI.
2. Voorspellende diagnostische waarschuwingen – gebaseerd op thermische en trillingsmodellen.
3. Receptbeheer – slaat maximaal 1.000 kernontwerpen op met alle stapelparameters.
4. Automatische batchrapportage – PDF/CSV-export voor kwaliteitsvolle audittrails.
5. Mogelijkheid om firmware op afstand te updaten – maakt continue verbetering mogelijk zonder bezoeken ter plaatse.

Vergelijking op systeemniveau: inline versus offline stapelen

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste operationele voordeel van het zxd-440 in-line stapelsysteem ten opzichte van offline methoden?

Het voornaamste voordeel is gelijktijdig knippen en stapelen , waardoor de traditionele stappen van hijsen na het knippen en handmatig stapelen worden geëlimineerd. Dit vermindert de cyclustijd met meer dan 40%, minimaliseert door het hanteren veroorzaakte randbeschadiging en zorgt ervoor dat elk laminaat in de exacte richting wordt gestapeld wanneer het de afschuiving verlaat, wat resulteert in een strakkere spleetcontrole en lagere kernverliezen.

Vraag 2: Hoe verschilt de precisie-spleetcontrole-eenheid van de zxd-440 van offline gap-aanpassing?

De zxd-440 maakt gebruik van lasertriangulatiesensoren om gaten op vijf punten per cyclus te meten en past onmiddellijk servocorrecties met gesloten lus toe. Offline aanpassing is alleen afhankelijk van handmatige voelermaten en correcties na volledige montage, die variaties tijdens het stapelen niet dynamisch kunnen compenseren. De inline-eenheid bereikt een tolerantie van ±0,02 mm met volledige traceerbaarheid.

Vraag 3: Kan de zxd-440 verschillende kerngroottes en materialen aan zonder langdurige omschakelingen?

Ja. Via receptbeheersoftware kan de zxd-440 automatische in-line productielijn voor het stapelen van transformatorkernen slaat maximaal 1.000 kernontwerpen op. De omschakeling tussen breedtes (40–400 mm) en diktes (0,18–0,35 mm) duurt 2–5 minuten, vergeleken met 20–45 minuten voor offline systemen die fysieke malwisselingen en herscholing van de operator vereisen.

Vraag 4: Welke rol speelt Jiangsu Jingtianxia Electric Technology Co., Ltd. bij het ondersteunen van deze in-line stapeltechnologie?

Jiangsu Jingtianxia Electric Technology Co., Ltd. biedt end-to-end integratie – van de in-line stapellijn en dwarssnijmachines tot intelligente opslag en logistiek. Met meer dan 46 technische specialisten biedt het bedrijf op maat gemaakte softwaredashboards, raamwerken voor voorspellend onderhoud en wereldwijde ondersteuning in het veld, waardoor ervoor wordt gezorgd dat elke zxd-440-installatie aansluit bij het bestaande productie-ecosysteem van de klant.
