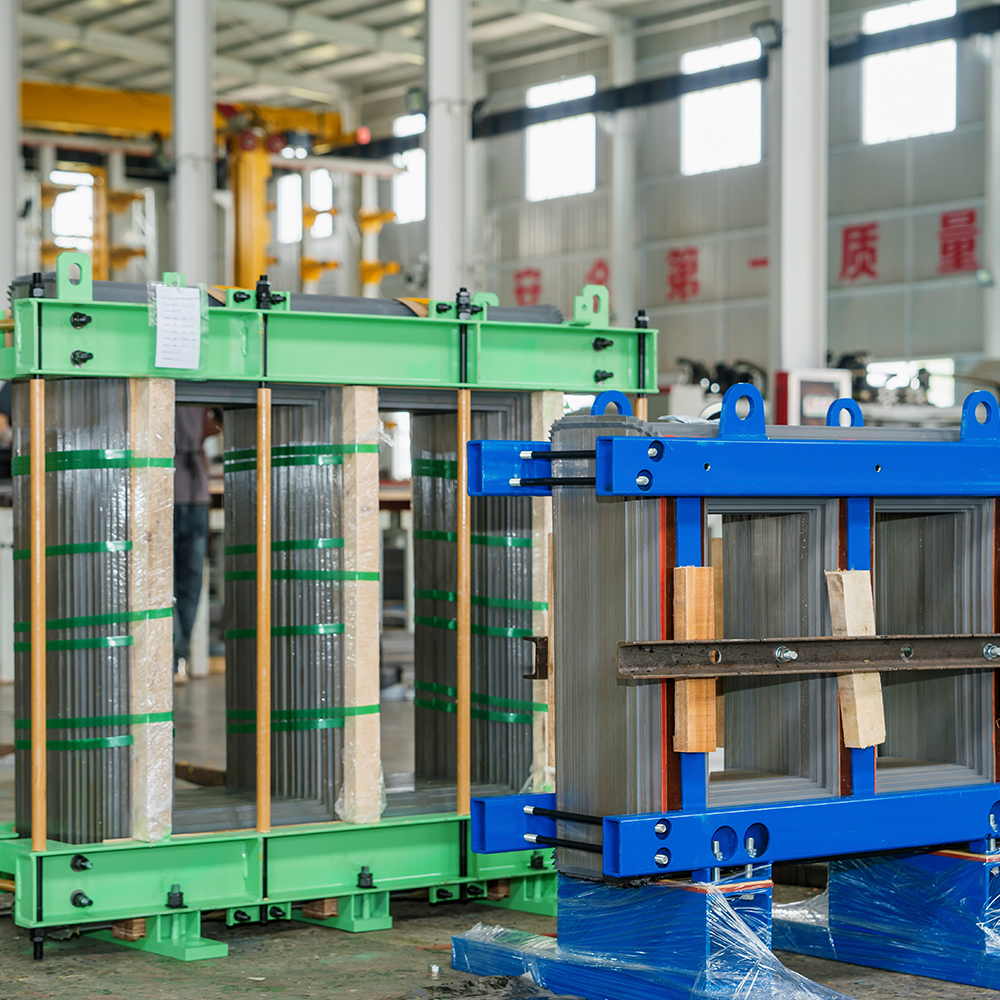

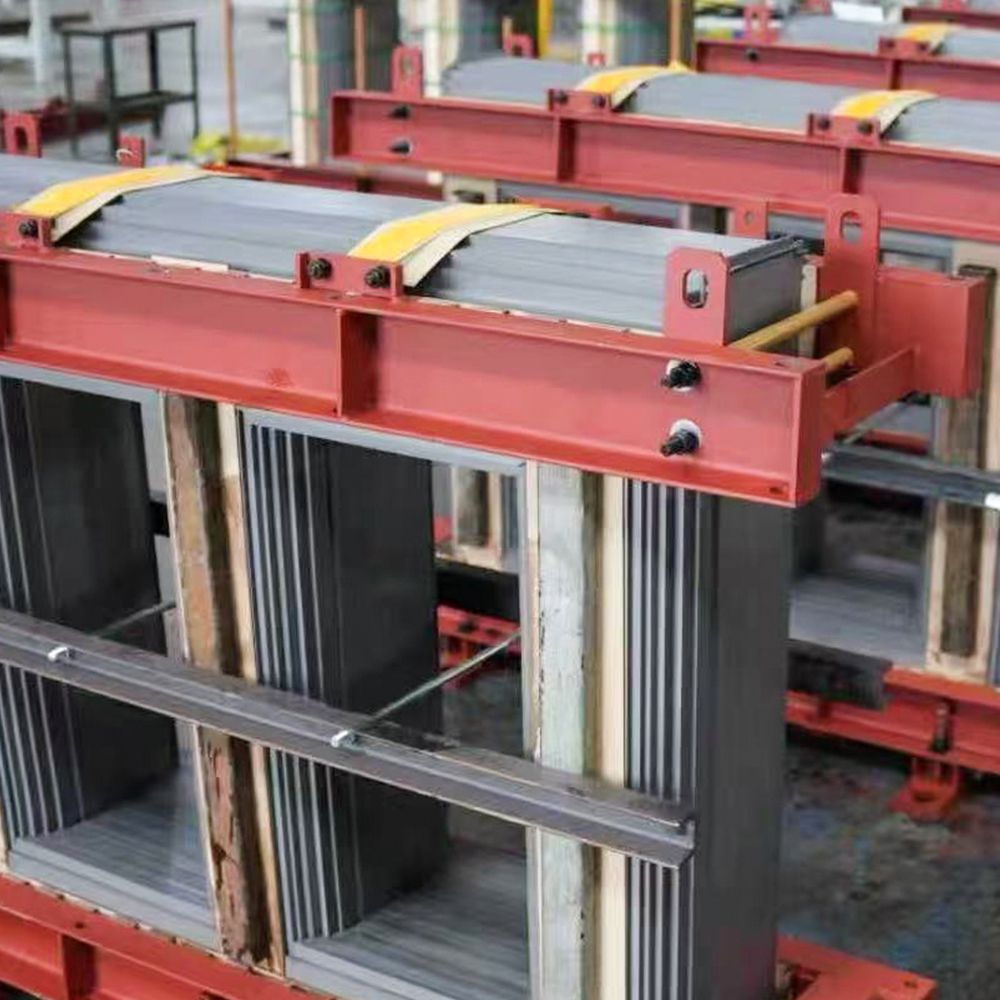

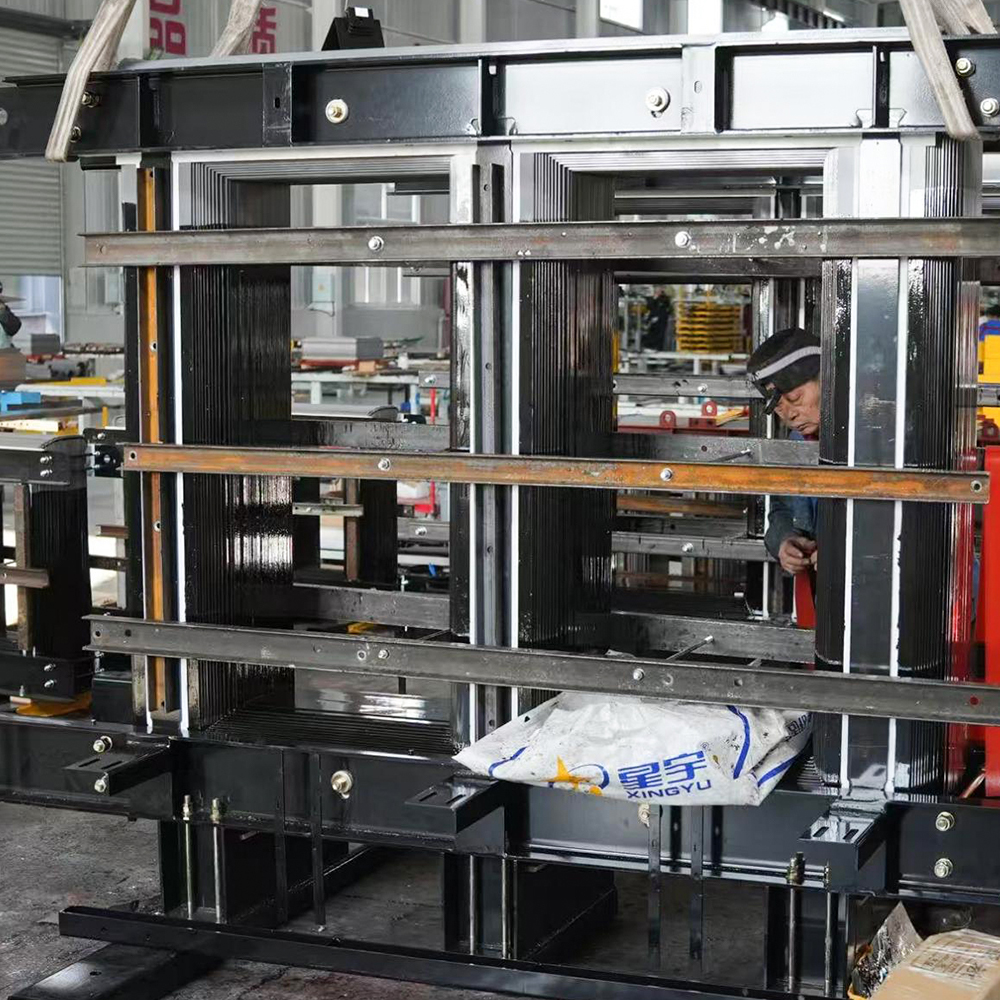

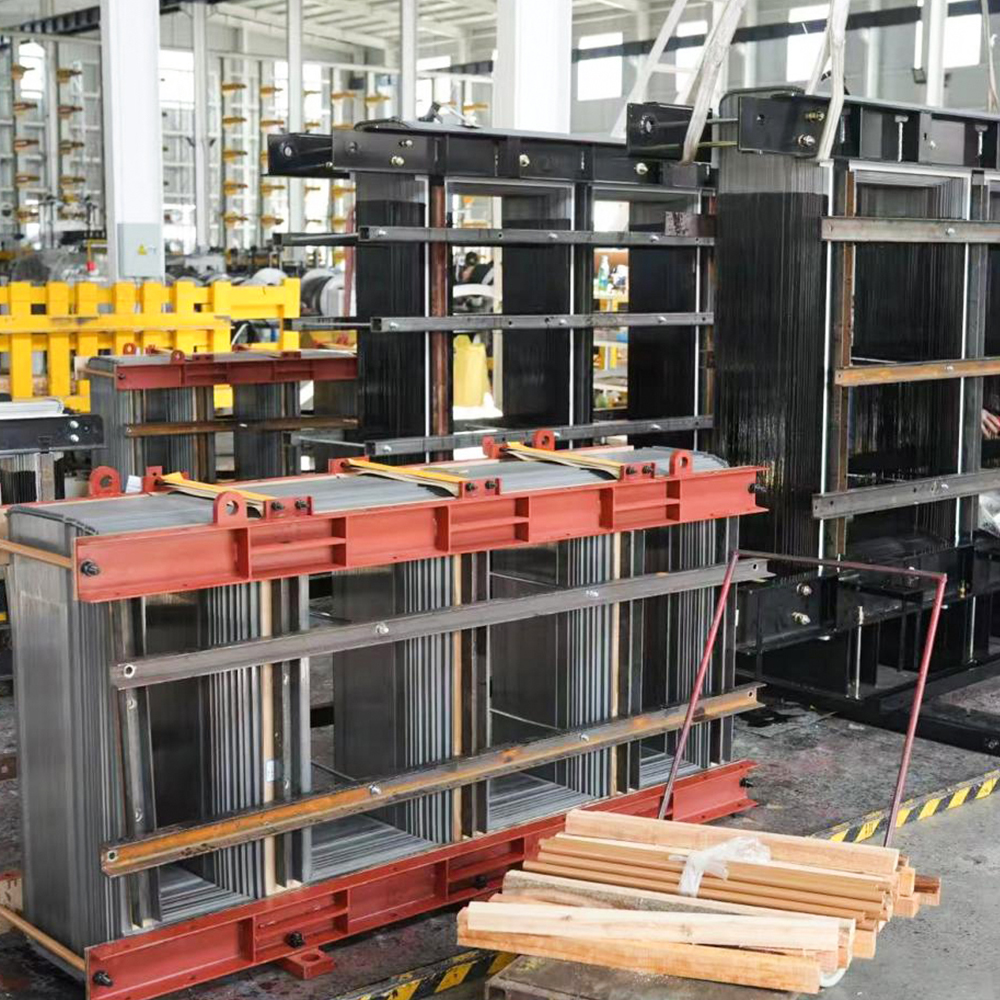

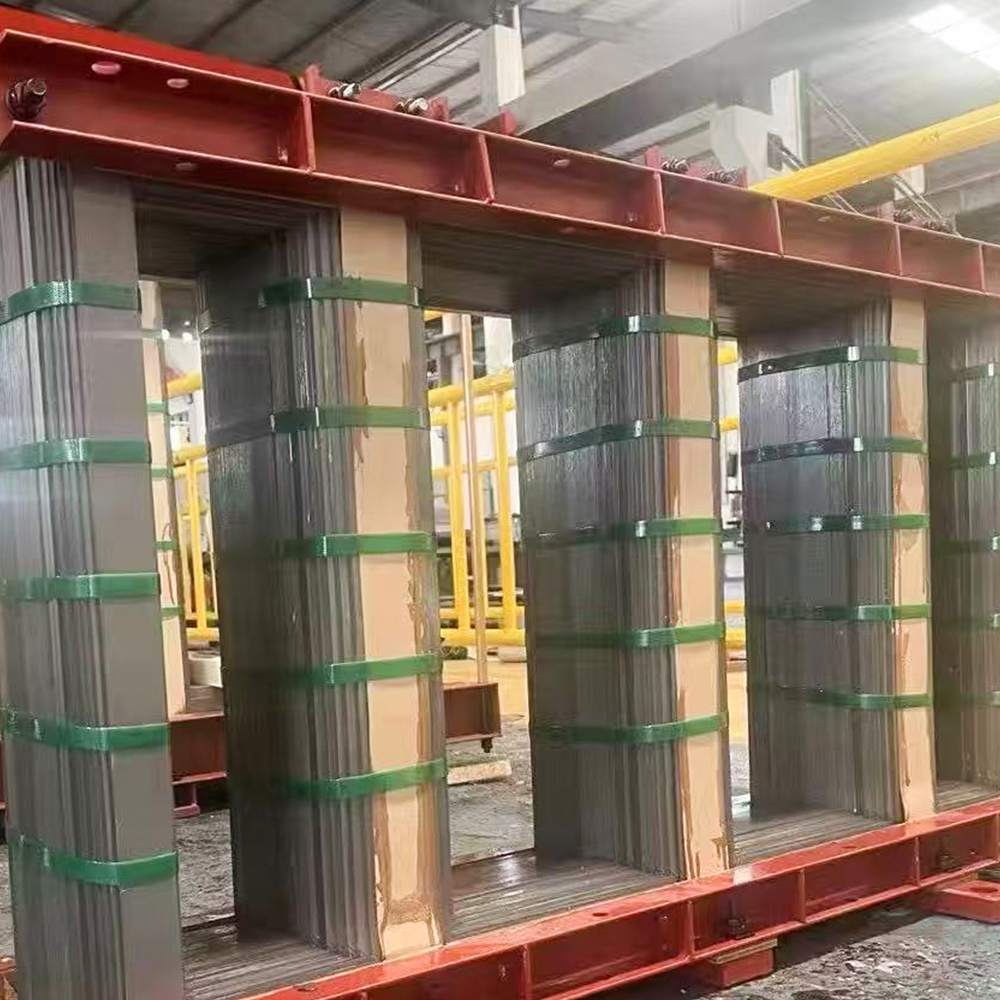

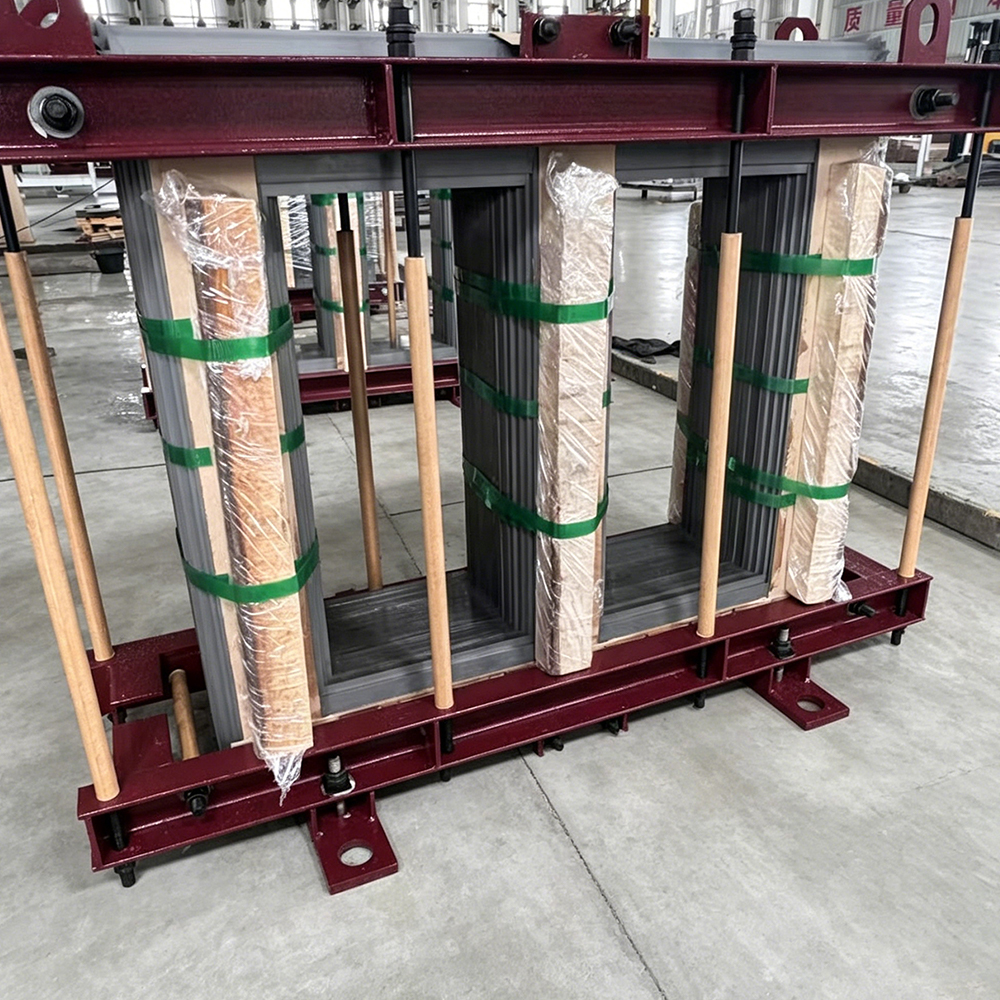

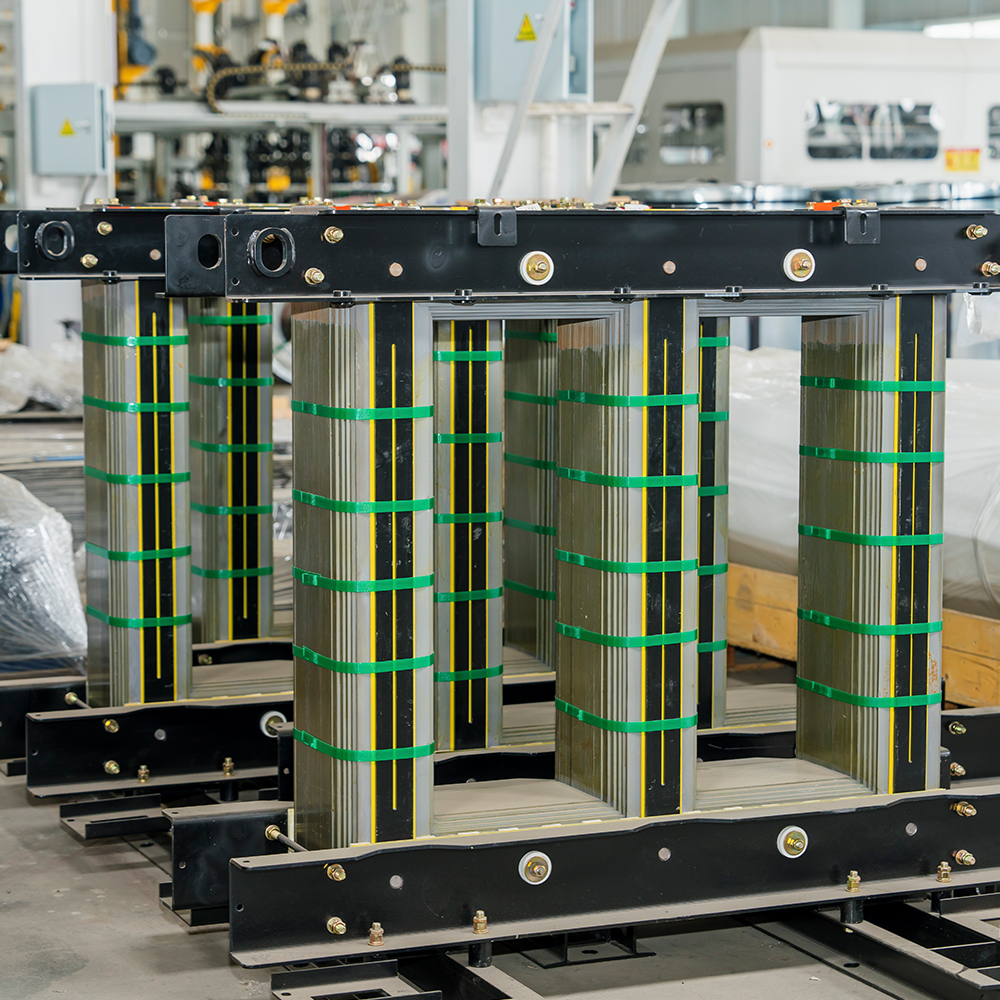

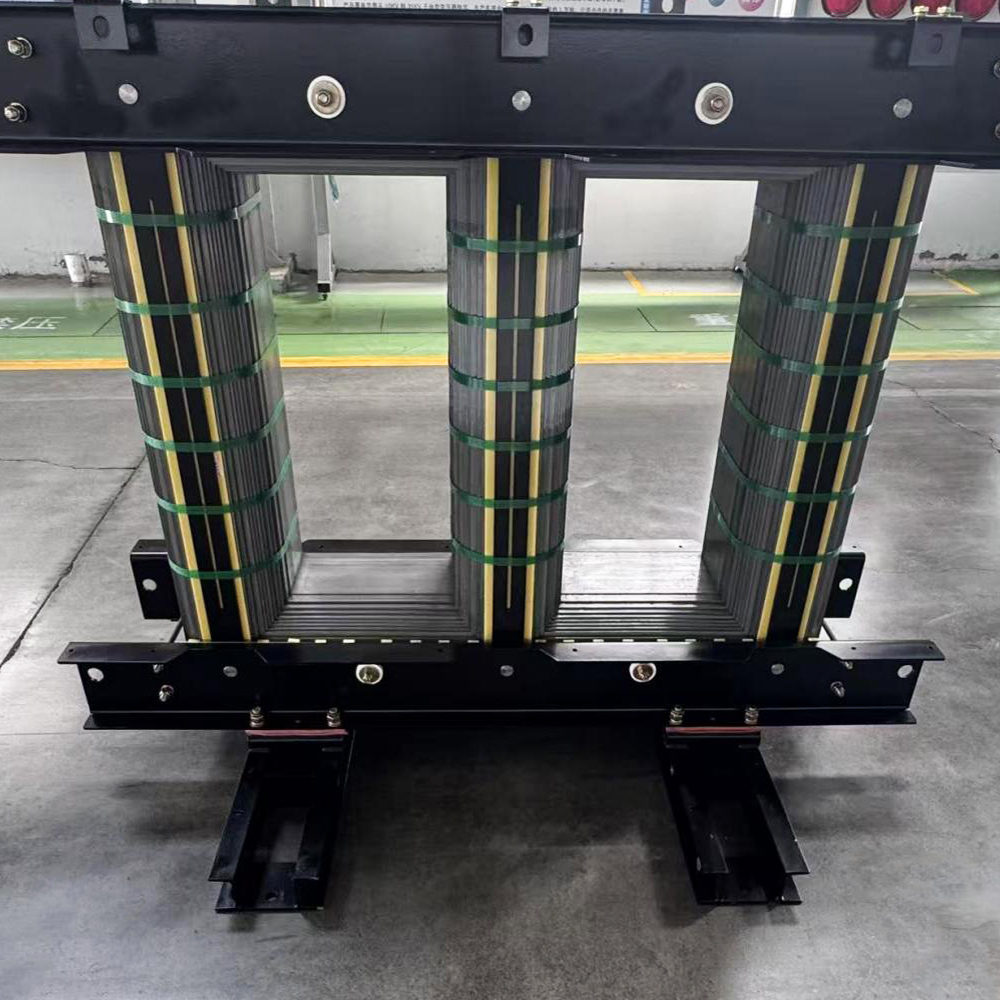

In olie ondergedompelde transformatorkern

Wat is kernverlies in een in olie ondergedompelde transformator?

Op het gebied van energietransmissie en -distributie zijn de in olie ondergedompelde transformatorkern fungeert als het magnetische hart van het hele apparaat. De primaire functie ervan is het bieden van een pad met lage weersten voor magnetische flux, waardoor efficiënte elektromagnetische energieconversie tussen de primaire en secundaire wikkelingen mogelijk wordt. Geen enkel magnetisch materiaal is echter perfect. Tijdens normaal bedrijf wordt een deel van de elektrische energie onvermijdelijk als warmte in de kern zelf gedissipeerd - een fenomeen dat gezamenlijk bekend staat als kernverlies. Het begrijpen van kernverlies is niet alleen een academische oefening; het is een cruciale economische en operationele overweging die rechtstreeks van invloed is op de efficiëntie van de transformator, de bedrijfstemperatuur en de totale levenscycluskosten. Voor zowel nutsbedrijven als industriële gebruikers vertaalt het minimaliseren van kernverlies zich in aanzienlijke besparingen op de lange termijn en verbeterde netbetrouwbaarheid. Dit artikel gaat in op de oorsprong, componenten en mitigatiestrategieën voor kernverlies, en laat ook zien hoe geavanceerde productie en hoogwaardige materialen – geïllustreerd door Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. – de prestatiebenchmarks voor moderne transformatorkernen opnieuw definiëren.

1. De fysieke oorsprong van kernverlies bij in olie ondergedompelde transformatoren

Om volledig te begrijpen wat kernverlies inhoudt, moet men eerst het elektromagnetische gedrag van de kern onderzoeken in olie ondergedompelde transformatorkern onder wisselstroom (AC) excitatie. Kernverlies wordt grofweg ingedeeld in twee hoofdcomponenten: hysterese verlies and wervelstroomverlies . Hysteresisverlies ontstaat door de continue magnetisatie en demagnetisatie van het kernmateriaal tijdens de wisselstroomcycli. Elke cyclus vereist energie om de beweging van de magnetische domeinmuur te overwinnen, en deze energie komt vrij als warmte. De omvang van het hysteresisverlies hangt af van de coërciviteit van het kernmateriaal en de bedrijfsfluxdichtheid. Wervelstroomverlies daarentegen wordt veroorzaakt door circulerende stromen die in het kernmateriaal zelf stromen als gevolg van het in de tijd variërende magnetische veld. Deze stromen genereren weerstandsverwarming (I²R-verliezen) en worden aanzienlijk beïnvloed door de elektrische weerstand en de lamineringsdikte van de kern. Van hoge kwaliteit in olie ondergedompelde transformatorkern Bij hun ontwerpen maken fabrikanten gebruik van dunne, korrelgeoriënteerde lamellen van siliciumstaal om wervelstroompaden effectief te verminderen, waardoor deze verliescomponent wordt beperkt.

Het is belangrijk op te merken dat kernverlies een continu, onomkeerbaar proces is. Zelfs als de transformator onbelast is, trekt de kern nog steeds excitatiestroom en dissipeert hij vermogen. Daarom wordt kernverlies vaak nullastverlies genoemd. Voor een typische distributietransformator kan kernverlies verantwoordelijk zijn voor 15% tot 30% van de totale verliezen gedurende zijn levensduur, waardoor het een primair doelwit is voor programma's voor efficiëntieverbetering. De strategische selectie van kernmaterialen, zoals eersteklas korrelgeoriënteerd siliciumstaal met diktes van 0,23 mm, 0,27 mm en 0,30 mm, heeft een directe invloed op zowel hysteresis- als wervelstroomcomponenten. Dit is precies waar gespecialiseerde fabrikanten hun waarde demonstreren door materiaalwetenschap te combineren met precisie-engineering om kenmerken met ultralaag verlies te bereiken.

2. Kernverlies classificeren op basis van materiaal en ontwerpbenadering

Om kernverlies effectief te beheren en te verminderen, heeft de industrie verschillende subclassificaties ontwikkeld van in olie ondergedompelde transformatorkern technologieën. Elke classificatie biedt duidelijke voordelen op het gebied van magnetische prestaties, produceerbaarheid en kosteneffectiviteit. Hieronder onderzoeken we drie prominente categorieën die de huidige engineeringpraktijken en markteisen weerspiegelen.

2.1 Conventionele korrelgeoriënteerde kernen van siliciumstaal

Deze categorie vertegenwoordigt de industriestandaard voor de meeste distributie- en middenvermogentransformatoren. De kern is opgebouwd uit korrelgeoriënteerd siliciumstaal platen, doorgaans met een dikte van 0,27 mm of 0,30 mm, die worden gestapeld en vastgeklemd om een gesloten magnetisch circuit te vormen. Het bepalende kenmerk van dit ontwerp is de gecontroleerde kristallografische oriëntatie: het staal wordt zo verwerkt dat de gemakkelijke magnetisatierichting in lijn ligt met de walsrichting, waardoor de fluxdichtheid wordt gemaximaliseerd en het hysteresisverlies wordt geminimaliseerd. Conventionele kernen worden op grote schaal toegepast vanwege hun evenwichtige prestaties, volwassen productieprocessen en concurrerende kostenstructuur. Hun typische toepassingen zijn onder meer transformatoren voor nutsdistributie, industriële step-down-units en systemen voor het verzamelen van hernieuwbare energie.

Het belangrijkste voordeel van conventionele siliciumstalen kernen ligt in hun voorspelbaarheid en betrouwbaarheid. Fabrikanten met robuuste technische capaciteiten, zoals Jiangsu Jingtianxia Electric Technology Co., Ltd., hebben de precisie-snij- en knipprocessen geperfectioneerd die nodig zijn om nauwe maattoleranties en consistente magnetische eigenschappen te behouden. Door gebruik te maken van zeer nauwkeurige stapel- en bindingstechnieken beheersen deze kernen effectief de interne spanning – een sleutelfactor bij het voorkomen van plaatselijke oververhitting en het garanderen van stabiele nullaststroomprestaties. Bovendien kan het nullastverlies van deze kernen worden ontworpen om een ​​negatieve afwijking van de nationale normen te bewerkstelligen, waardoor eindgebruikers een tastbare verlaging van de bedrijfskosten gedurende de levenscyclus van de transformator wordt geboden. Met meer dan 46 professionele technische talenten in dienst heeft Jiangsu Jingtianxia Electric Technology Co., Ltd. een diepgaande expertise opgebouwd in het optimaliseren van dit kerntype voor diverse operationele omgevingen.

2.2 Kernen met hoge permeabiliteit (Hi-B).

Hi-B-kernen vertegenwoordigen een evolutionaire stap voorwaarts in in olie ondergedompelde transformatorkern technologie. Deze kernen maken gebruik van speciaal verwerkt korrelgeoriënteerd staal dat een nog hogere magnetische permeabiliteit vertoont dan conventionele staalsoorten, waarbij vaak permeabiliteitswaarden worden bereikt van meer dan 1,88 T bij 800 A/m. Deze verbeterde permeabiliteit zorgt voor een verkleining van het dwarsdoorsnedeoppervlak van de kern bij dezelfde fluxverwerkingscapaciteit, wat leidt tot een compacter transformatorontwerp. Het verminderde kernvolume verlaagt op zijn beurt zowel de materiaalkosten als het totale kernverlies. Hi-B-kernen hebben vooral de voorkeur in hoogrenderende transformatoren die moeten voldoen aan strenge wettelijke normen, zoals DOE 2016 of EU Ecodesign Tier 2-vereisten.

Een van de belangrijkste onderscheidende factoren van Hi-B-kernen zijn hun superieure prestaties onder omstandigheden met hoge fluxdichtheid. Terwijl conventionele kernen een snelle verzadiging boven 1,7 T kunnen ervaren, kunnen Hi-B-kernen efficiënt werken tot 1,9 T, waardoor ze ideaal zijn voor transformatoren die spanningsschommelingen of variërende belastingsprofielen ervaren. Hun typische toepassingen zijn onder meer grote vermogenstransformatoren, tractietransformatoren voor spoorwegsystemen en hoogspanningstransmissie-eenheden. Jiangsu Jingtianxia Electric Technology Co., Ltd. maakt gebruik van zijn geavanceerde intelligente kernstapelapparatuur en geautomatiseerde productielijnen om Hi-B-kernen te produceren met uitzonderlijke maatnauwkeurigheid en minimale verbindingsverliezen. De toewijding van het bedrijf aan de inkoop van hoogwaardige materialen – van zowel binnenlandse als geïmporteerde topmerken – zorgt ervoor dat elke Hi-B-kern stabiele magnetische prestaties en superieure stroomcontrole behaalt, waardoor de arbeidsfactor van het aangesloten elektriciteitsnet wordt verbeterd.

2.3 Amorfe legeringskernen

Amorfe legeringskernen vormen een radicale afwijking van traditionele ontwerpen van kristallijn siliciumstaal. In plaats van een reguliere atomaire roosterstructuur hebben amorfe metalen een ongeordende, glasachtige opstelling die het hysteresisverlies dramatisch vermindert – doorgaans met 60% tot 70% vergeleken met conventioneel korrelgeoriënteerd staal. Dit maakt de in olie ondergedompelde transformatorkern vervaardigd uit een amorfe legering, een uitzonderlijk energie-efficiënte oplossing, vooral voor transformatoren die onder lichte of variabele belastingsomstandigheden werken. De typische dikte van amorf lint is slechts 0,025 mm tot 0,030 mm, wat ook bijdraagt ​​aan extreem lage wervelstroomverliezen.

Amorfe kernen bieden echter unieke productie-uitdagingen. Het materiaal is van nature bros en vereist gespecialiseerde snij- en afschuifprocessen om door spanning veroorzaakte breuken te voorkomen. Bovendien moet het kernsamenstel met uiterste zorg worden behandeld om de magnetische eigenschappen te behouden en prestatievermindering te voorkomen. Ondanks deze uitdagingen valt het energiebesparingspotentieel niet te ontkennen: amorfe kernen kunnen het nullastverlies met wel 75% verminderen ten opzichte van conventionele ontwerpen, waardoor ze zeer aantrekkelijk zijn voor landelijke distributienetwerken, offshore windparken en smart grid-toepassingen. Jiangsu Jingtianxia Electric Technology Co., Ltd. heeft aanzienlijk geïnvesteerd in R&D en productie-infrastructuur om deze productiehindernissen te overwinnen en klanten een betrouwbare bron van hoogwaardige amorfe kernen te bieden, ondersteund door intelligente werkplaatsopslagsystemen en geautomatiseerde logistiek. Het vermogen van het bedrijf om one-stop-ondersteuningsoplossingen te bieden voor wereldwijde klanten komt vooral tot uiting in deze geavanceerde categorie.

3. Vergelijkende analyse van kerntechnologieën

Om ingenieurs en inkoopspecialisten te helpen bij het selecteren van het meest geschikte kerntype voor hun specifieke toepassingen, biedt de volgende tabel een directe vergelijking van de belangrijkste prestatie-indicatoren in de drie hierboven besproken categorieën. Alle gegevens zijn gebaseerd op typische waarden voor 50 Hz-distributietransformatoren in het bereik van 100–1000 kVA.

4. Praktische strategieën voor vermindering van kernverlies

Naast materiaalkeuze zijn er verschillende technische praktijken die kernverlies in een kern verder kunnen minimaliseren in olie ondergedompelde transformatorkern . Deze strategieën worden routinematig geïmplementeerd door ervaren fabrikanten zoals Jiangsu Jingtianxia Electric Technology Co., Ltd. om superieure productprestaties te leveren. De belangrijkste maatregelen zijn onder meer:

• Geoptimaliseerde getrapte verbindingsconstructie – Vermindering van de gewrichtsweerstand en magnetische fluxranden, waardoor plaatselijke verliezen direct worden verminderd.
• Precisie stapelen en binden – Zorgen voor een uniforme drukverdeling over de kernstapel om interne spanning en door trillingen veroorzaakte verliesstijgingen te verminderen.
• Strenge controle van de braamhoogte – Behoud van de snij- en schuifkwaliteit om kortsluitingen tussen lamineringen te voorkomen die wervelstromen versterken.
• Kerngloeien na het snijden – Het verlichten van restspanningen die tijdens de fabricage worden geïntroduceerd, waardoor de magnetische permeabiliteit wordt hersteld.
• Goede aarding van de kern – Voorkomen van zwevende potentiaal en circulerende grondstromen die bijdragen aan extra zwerfverliezen.

De integratie van deze technieken vereist zowel geavanceerde machines – zoals intelligente dwarssnijmachines en geautomatiseerde assemblagelijnen – als ervaren technisch toezicht. Jiangsu Jingtianxia Electric Technology Co., Ltd. blinkt uit op dit gebied en heeft intelligente magazijnsystemen voor werkplaatsen ingezet die traceerbaarheid en consistentie voor alle productiebatches garanderen. De alles-in-één ondersteunende oplossingen van het bedrijf omvatten niet alleen de kernfabricage, maar ook het volledige spectrum van nabewerking, kwaliteitsinspectie en logistiek, waardoor ongeëvenaarde waarde wordt geleverd aan klanten in de wereldwijde energie-industrie.

5. Veelgestelde vragen

Vraag 1: Wat is het verschil tussen conventionele siliciumstalen kernen en amorfe kernen in termen van verliesgedrag?

Conventionele siliciumstalen kernen vertonen matige hysteresis- en wervelstroomverliezen vanwege hun kristallijne structuur en typische lamineringsdikte van 0,27–0,30 mm. Amorfe kernen hebben daarentegen een niet-kristallijne atomaire opstelling die hysteresisverlies vrijwel elimineert, en hun extreem dunne linten (0,025 mm) verminderen wervelstroomverliezen drastisch. Als gevolg hiervan kunnen amorfe kernen verliezen bij nullast bereiken die 60-75% lager zijn dan conventionele ontwerpen, hoewel ze hogere materiaalkosten en strengere hanteringseisen met zich meebrengen.

Vraag 2: Hoe zorgt Jiangsu Jingtianxia Electric Technology Co., Ltd. voor een laag kernverlies in zijn producten?

Jiangsu Jingtianxia Electric Technology Co., Ltd. hanteert een veelzijdige aanpak: het inkopen van premium korrelgeoriënteerd siliciumstaal van de beste binnenlandse en internationale merken, het gebruik van zeer nauwkeurige snij- en knipapparatuur, het implementeren van strikte kwaliteitscontrole in elke fase en het toepassen van geavanceerde stapel- en bindtechnieken om interne stress te minimaliseren. Hun nullastverlies kan consequent een negatieve afwijking van de nationale normen tot gevolg hebben, en hun geautomatiseerde productielijnen zorgen voor herhaalbaarheid en schaalbaarheid voor bestellingen van grote volumes.

Vraag 3: Kan een in olie ondergedompelde transformatorkern worden aangepast of geüpgraded om verliezen te verminderen?

In de meeste gevallen is het vervangen van een bestaande kern economisch niet praktisch vanwege het uitgebreide herontwerp dat nodig is voor de wikkelspelingen, tankafmetingen en koeltrajecten. Nutsbedrijven kiezen echter vaak voor kernvervanging tijdens grote renovaties of bij het upgraden naar hogere efficiëntienormen. Voor nieuwe installaties is het selecteren van een kern met lagere verlieseigenschappen – zoals Hi-B of amorfe kwaliteiten – van een gerenommeerde leverancier als Jiangsu Jingtianxia Electric Technology Co., Ltd. de meest effectieve strategie.

Vraag 4: Welke rol speelt kernverlies in de totale eigendomskosten van een transformator?

Kernverlies draagt ​​rechtstreeks bij aan het nullastverlies van de transformator, dat 24/7 optreedt gedurende de gehele levensduur van de apparatuur. Gedurende een typische levensduur van 25 tot 30 jaar kunnen de cumulatieve energiekosten van kernverlies de initiële aankoopprijs van de transformator evenaren of zelfs overschrijden. Investeer daarom in een hoger rendement in olie ondergedompelde transformatorkern – zelfs tegen een bescheiden premie vooraf – levert vaak binnen drie tot vijf jaar een positief investeringsrendement op, gevolgd door tientallen jaren van aanhoudende besparingen.

Vraag 5: Hoe beïnvloedt de dikte van siliciumstaal het kernverlies in in olie ondergedompelde transformatoren?

Dunnere stalen lamellen, zoals 0,23 mm versus 0,30 mm, verminderen de wervelstroomverliescomponent omdat de circulatiestroompadlengte wordt verkort en de elektrische weerstand tussen de lamellen hoger is. Dunner staal verhoogt echter ook de complexiteit en kosten van de productie. De optimale dikte hangt af van het beoogde verliesniveau en de nominale frequentie van de transformator. Voor standaard 50/60Hz-toepassingen biedt 0,27 mm een ​​evenwichtige afweging, terwijl 0,23 mm de voorkeur heeft voor ontwerpen met ultrahoog rendement.

Kortom, kernverlies in een in olie ondergedompelde transformatorkern is een veelzijdig fenomeen dat wordt bepaald door materiaaleigenschappen, geometrisch ontwerp en productieprecisie. Met de komst van geavanceerde korrelgeoriënteerde staalsoorten en amorfe legeringen, gekoppeld aan de modernste productietechnologieën, verlegt de industrie gestaag de grenzen van wat haalbaar is. Fabrikanten houden van Jiangsu Jingtianxia Electric Technology Co., Ltd. lopen voorop in deze evolutie en bieden een uitgebreid portfolio dat varieert van conventionele siliciumstalen kernen tot amorfe oplossingen van de volgende generatie. Door gebruik te maken van hun diepgaande technische expertise, intelligente productiesystemen en niet-aflatende toewijding aan kwaliteit, stellen zij de mondiale energiesector in staat een efficiëntere, betrouwbaardere en duurzamere energie-infrastructuur op te bouwen. Voor degenen die de prestaties van transformatoren willen optimaliseren, is het begrijpen van kernverlies (en het selecteren van de juiste kernpartner) een onmisbare stap in de richting van operationele uitmuntendheid op de lange termijn.
