HJ-DZ-440 Op maat gesneden lijn van siliciumstaal

Waarin verschilt de HJ-DZ-440 op lengte gesneden lijn van een snijlijn voor de verwerking van siliciumstaal?

Op het gebied van de productie van transformatorkernen bepaalt het selecteren van de juiste verwerkingsapparatuur rechtstreeks de productkwaliteit, het materiaalgebruik en de productie-efficiëntie. Hoewel beide Op maat gesneden lijnen van siliciumstaal en snijlijnen worden gebruikt voor de verwerking van siliciumstaal, hun werkingsprincipes, toepassingsscenario's en eindproducten zijn fundamenteel verschillend. Dit artikel neemt de HJ-DZ-440 op maat gesneden lijn van siliciumstaal als voorbeeld om een gedetailleerde vergelijkende analyse van deze twee verwerkingsmethoden te geven, zodat u een weloverwogen beslissing kunt nemen op basis van de werkelijke productiebehoeften.

1. Definitie en kernpositionering: snijden versus snijden

A snijlijn wordt voornamelijk gebruikt om brede siliciumstaalspoelen in de lengterichting in meerdere smallere spoelen te knippen. Het eindproduct blijft in spiraalvorm en het belangrijkste doel is om de breedte van het materiaal te veranderen voor daaropvolgende stempel- of snijprocessen. Daarentegen is de HJ-DZ-440 op maat gesneden lijn van siliciumstaal is een precisieschaarsysteem dat rollen in vlakke platen van vooraf bepaalde lengtes snijdt. Belangrijker nog is dat het speciaal is ontworpen voor het stapelen van lamineringskernen met transformatorkernen, waarbij invoer, perforeren, V-kerven, 45°/135° knippen en intelligent materiaalbeheer in één enkele geautomatiseerde eenheid worden geïntegreerd.

Volgens de productdefinitie van Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. , beschikt de HJ-DZ-440 over een standaardconfiguratie met 2 scharen, 4 ponsen (2 knipeenheden, 2 V-ponseenheden en 2 gatenponseenheden), die dwars- en longitudinaal 3-staps, 5-staps en 7-staps progressief snijden ondersteunen. Dit niveau van functionele integratie is iets dat conventioneel is snijlijn van siliciumstaal kan eenvoudigweg niet worden bereikt, omdat laatstgenoemde alleen langssnijdingen uitvoert zonder enige mogelijkheid tot dwarssnijden of ponsen.

2. Processtroom en functionele verschillen

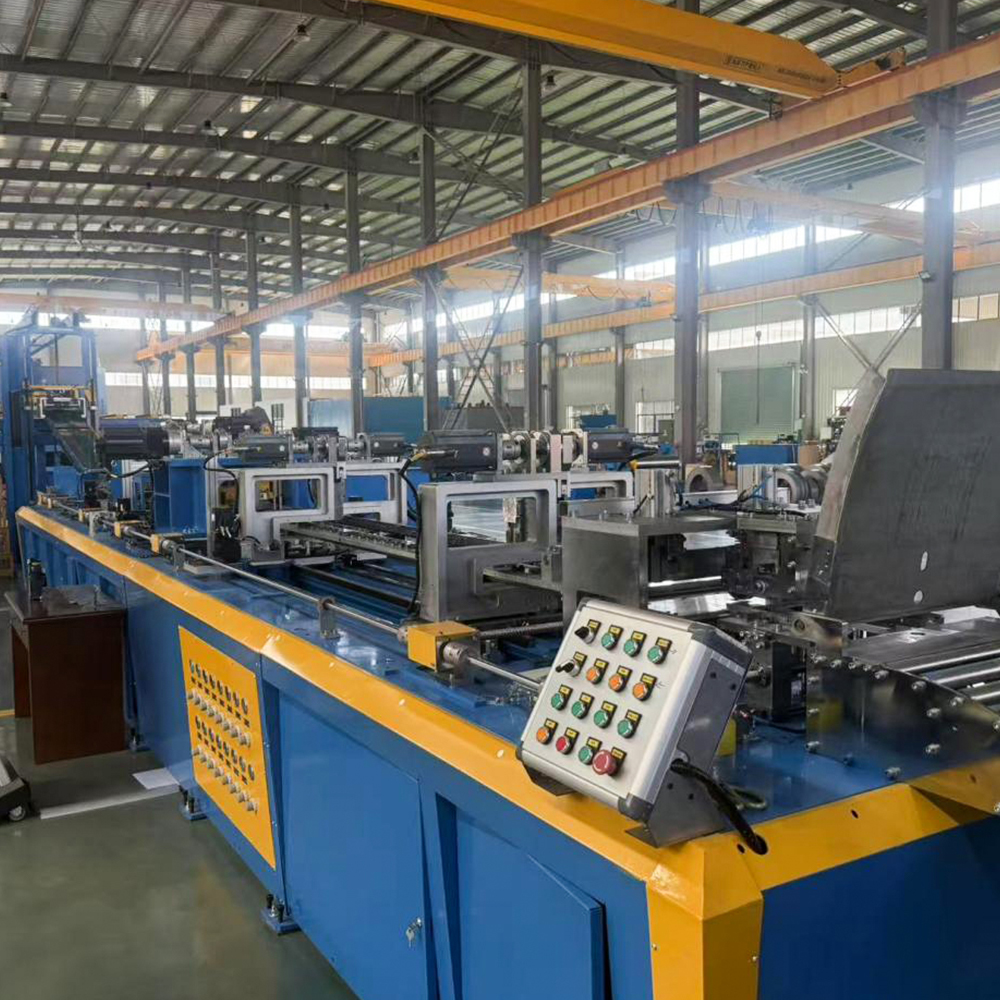

De processtroom van een typische snijlijn omvat afrollen, nivelleren, langssnijden door cirkelmessen, spanningscontrole en terugrollen. Het hele proces is continu en de uiteindelijke output bestaat uit meerdere smalle spoelen. De HJ-DZ-440 op maat gesneden lijn van siliciumstaal volgt echter een geheel andere verwerkingslogica. De workflow is: afrollen → nivelleren → perforeren → V-kerven → 45°/135° knippen → stapelen van platen. De apparatuur verwerkt koudgewalste, korrelgerichte siliciumstaalspoelen tot nauwkeurig gevormde lamellen die voldoen aan de veeleisende eisen van kernstapelprocessen, waardoor een volledig geautomatiseerde productie wordt bereikt, van spoel tot afgewerkte platen.

De belangrijkste functionele verschillen zijn onder meer:

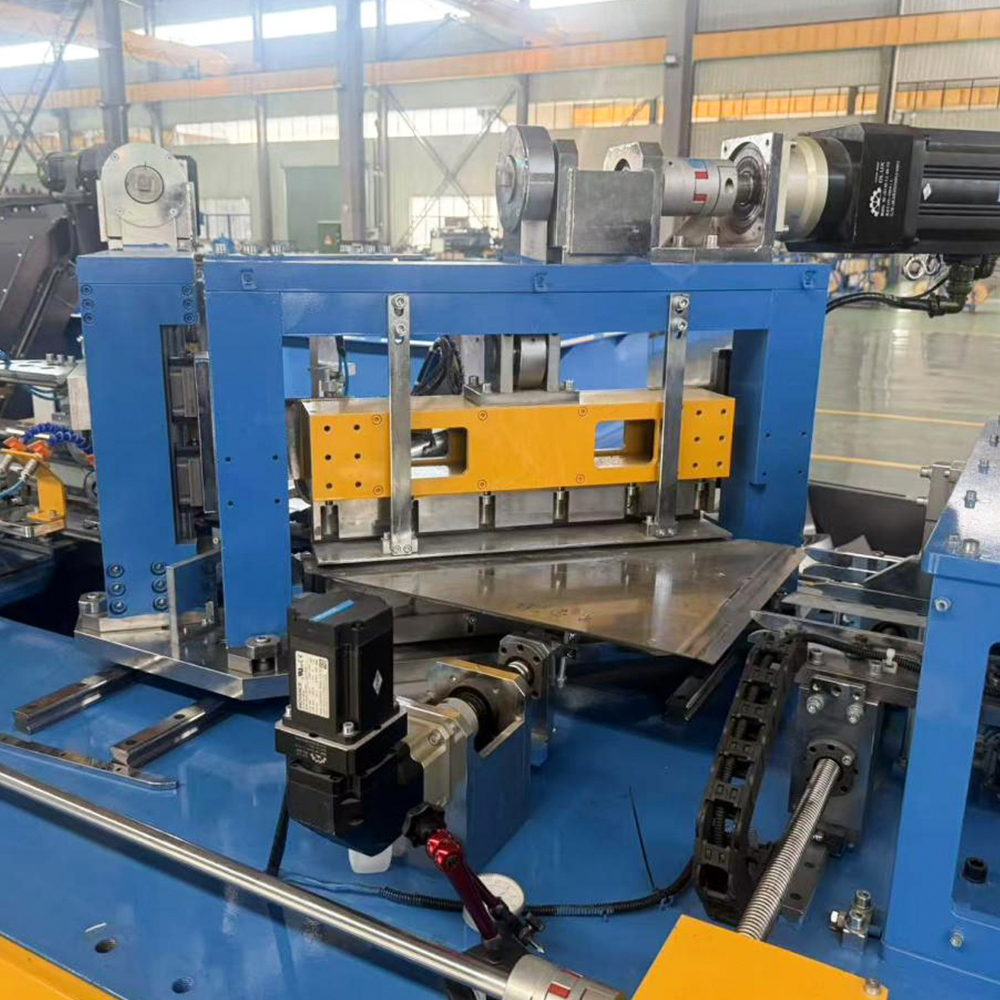

• Scheermethode: Snijlijnen maken gebruik van roterende cirkelmessen voor continu langssnijden, terwijl de HJ-DZ-440 precisieguillotineschaar gebruikt voor dwarssnijden op vaste lengtes.
• Ponsvermogen: Snijlijnen hebben geen ponsfunctie; de HJ-DZ-440 integreert zowel perforatie- als V-uitkepingseenheden voor de assemblage van de transformatorkern.
• Hoeksnijden: De HJ-DZ-440 ondersteunt verstekzagen van 45° en 135°, wat essentieel is voor het produceren van step-lap transformatorkernen – een functie die ontbreekt bij snijlijnen.
• Uitvoerformulier: Snijlijnen uitgangsspoelen; de Op maat gesneden lijn van siliciumstaal voert gestapelde vellen uit, klaar voor kernassemblage.

3. Toepassingsscenario's en typische gebruikers

Snijlijnen worden veel gebruikt in de algemene metaalverwerkende industrie, waaronder auto-onderdelen, behuizingen van huishoudelijke apparaten en algemene stempelwerkplaatsen. Deze gebruikers hebben doorgaans alleen breedteverkleining en terugslag nodig voor daaropvolgende verwerkingsstappen. Daarentegen is de HJ-DZ-440 op maat gesneden lijn van siliciumstaal is specifiek op maat gemaakt voor de energietransformatorindustrie, met name voor de productie van hoogefficiënte transformatorkernen.

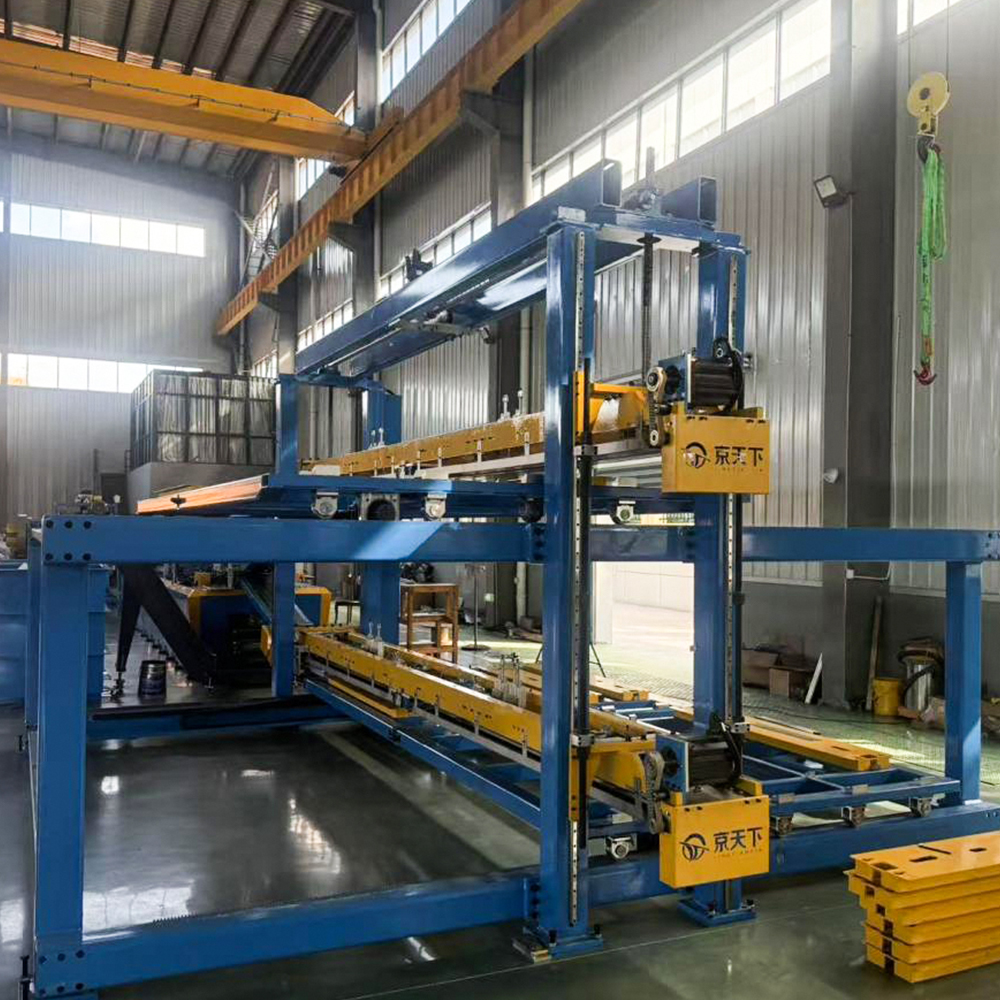

Jiangsu Jingtianxia Elektrisch Technologieco., Ltd. heeft deze lijn uitgerust met een bewegingscontrolesysteem van Siemens en een volledig servogestuurde architectuur, waardoor deze zowel offline knippen als direct in-line stapelen kan ondersteunen. Typische toepassingen zijn onder meer:

1. Productie van step-lap-transformatorkernen voor grote vermogenstransformatoren.
2. Vervaardiging van motorlamineringen met nauwkeurige gaten- en kerfpatronen.
3. Verwerking van korrelgeoriënteerd siliciumstaal (CRGO) met minimaal kernverlies.
4. Hoogvolumeproductie van gestapelde platen met consistente vlakheid en randkwaliteit.

4. Technische specificaties en prestatievergelijking

Om de verschillen tussen de HJ-DZ-440 op maat gesneden lijn van siliciumstaal en een typische snijlijn, biedt de volgende tabel een vergelijking van kritische parameters:

Uit deze vergelijking blijkt duidelijk dat, hoewel een slitlijn een veelzijdig hulpmiddel is voor breedteverkleining, de HJ-DZ-440 op maat gesneden lijn van siliciumstaal is een gespecialiseerd, uiterst nauwkeurig systeem dat is ontworpen om afgewerkte lamineringen te leveren die klaar zijn voor kernstapeling zonder extra verwerkingsstappen.

5. Materiaalgebruik en randkwaliteit

Voor fabrikanten van transformatorkernen heeft het materiaalgebruik een directe invloed op de kostenefficiëntie. Snijlijnen genereren doorgaans aanzienlijk afval van de randafwerking, omdat de totale breedte van meerdere smalle stroken zelden precies overeenkomt met de oorspronkelijke spoelbreedte. Daarentegen is de HJ-DZ-440 optimaliseert snijpatronen door zijn progressieve snijcapaciteit, waardoor verspilling wordt geminimaliseerd door verschillende lengtes en hoeken uit één enkele spoel te nesten.
